مواصفات المنتج
| اسم العلامة التجارية: | كهرباء بركان | رقم الموديل: | VOL-WSRS180 | يكتب: | محرك بتيار مستمر بدون فرش |
| التطوير التنظيمي للجزء الثابت: | 167.2mm | معرف الجزء الثابت: | 110mm | عرض الأسنان: | 15mm |
| عدد الفتحات: | 12 | البولنديين: | 8 أقطاب أو 10 أقطاب | فروع متعددة: | 1pp، 2pp، 4pp |
| قوة: | 1000 واط ~ 15000 واط | سرعة: | 500 ~ 5000 دورة في الدقيقة | سلك: | لفائف نحاسية 100% |
| فئة العزل: | الفئة ف | شهادة: | سي، أول، بنفايات | معيار: | اللجنة الانتخابية المستقلة أو مخصص |
| طلب: | الدراجات النارية، المعدات الأوتوماتيكية، المحركات المؤازرة، الروبوتات، معدات القوارب والبحر، تصميم المحركات بدون فرش | ||||
وصف المنتج
يعد تصميم VOL-WSRS180 أو 8 أقطاب أو 10 أقطاب أكثر توافقًا مع التطبيقات ذات الجهد العالي والسرعة المنخفضة بانتظام. يكون ملف الجزء الثابت في تكوين "نجمي" أو تكوين WYE، مع ثلاثة أسلاك متصلة وثلاثة أسلاك منفصلة للجزء الثابت كمخرج.
يتمتع كبير المصممين الأستراليين لدينا بالخبرة في تصميم المحركات لأكثر من 30 عامًا، ونرحب هنا بمتطلبات OEM أو متطلبات ODM.
لا تتردد في الاتصال بفريقنا على info@volcanomotors.com للحصول على أي دعم فني.

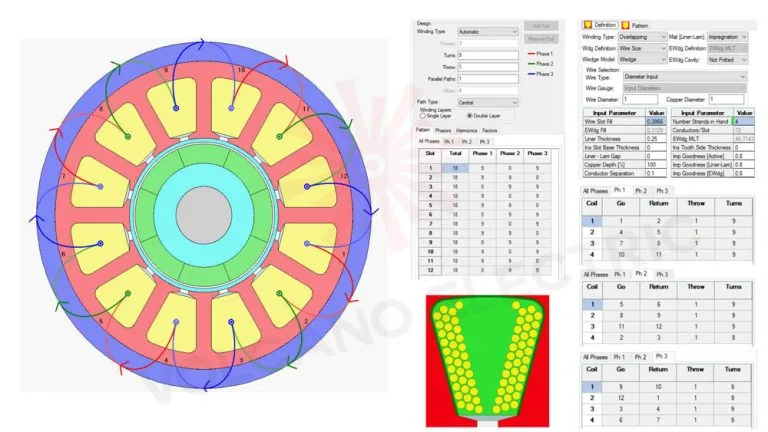

عرض فروع متعددة
بناء المحرك
يحتوي محرك التيار المستمر بدون فرش أيضًا على الجزء الثابت والدوار مثل محرك التيار المستمر الشائع، ولكنه يلغي الفرش. الجزء الثابت المستخدم بواسطة صفائح الفولاذ السيليكونية والدوار مصنوع بواسطة مغناطيس دائم. يمكن أن يكون من قطبين إلى 8 أقطاب كما يحلو لك. يختلف الأمر عن محرك التيار المستمر للفرش، حيث يتم التحكم في تخفيف محرك BLDC إلكترونيًا. سوف نستخدم أجهزة استشعار القاعة للقيام بذلك. ويمكن أيضا استخدام التشفير المغناطيسي.
تحديد
| رقم الموديل | WSRS180 |
| القطر الخارجي للجزء الثابت | 167.2mm |
| القطر الداخلي للجزء الثابت | 110mm |
| عرض الأسنان | 15mm |
| عدد الفتحات | 12 |
| البولنديين | 8 أقطاب أو 10 أقطاب |
| فروع متعددة | 1pp أو 2pp أو 4pp |
| قوة | 1000 واط ~ 15000 واط |
| سرعة | 500 ~ 5000 دورة في الدقيقة |
صور مفصلة

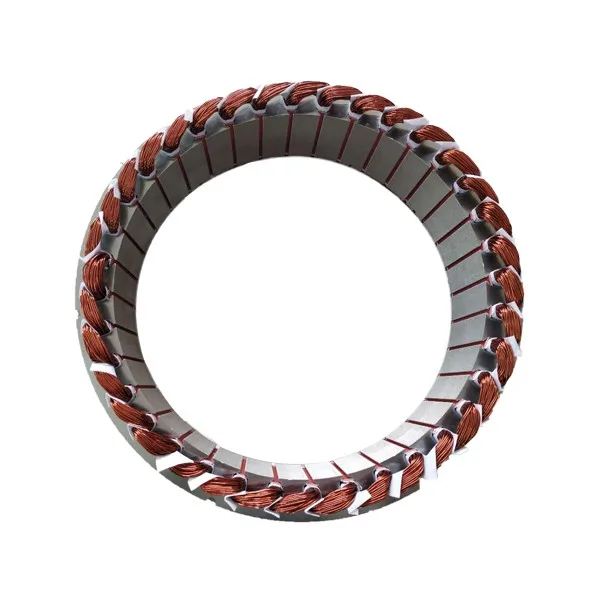

تظهر الصورة الجزء الثابت الأبعاد
تظهر الصورة الدوار الأبعاد

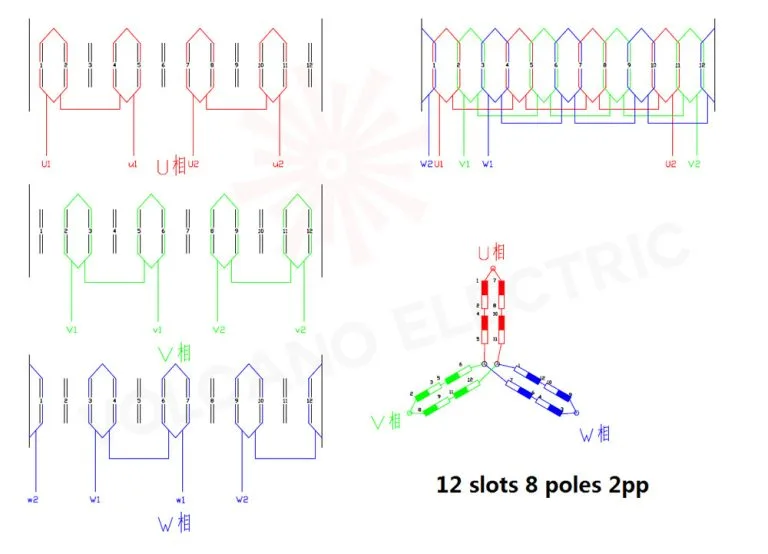

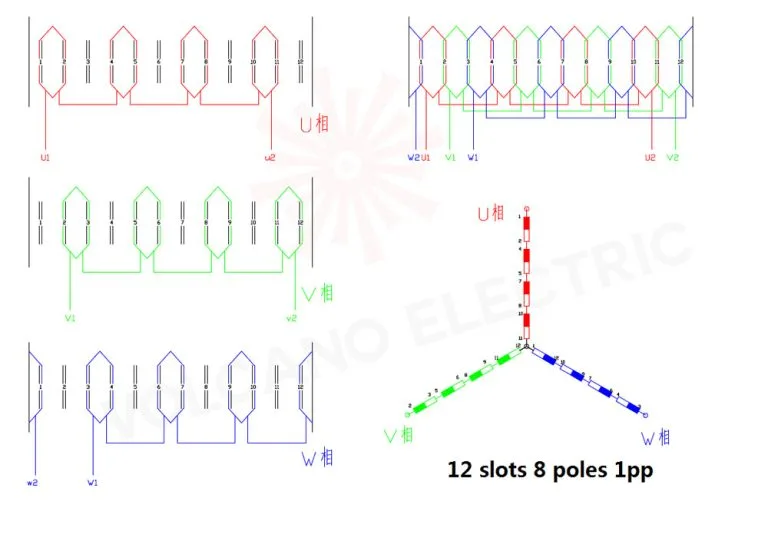

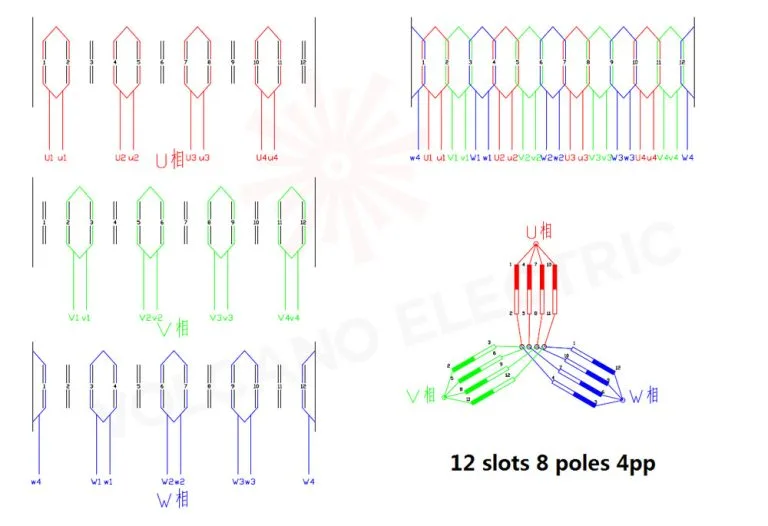

لف الجزء الثابت وقائمة الدوار
| يكتب | القطر الخارجي للجزء الثابت | القطر الداخلي للجزء الثابت | عرض الأسنان | عدد الفتحات | البولنديين | فروع متعددة | قوة | سرعة |
| مم | مم | مم | ص | w | دورة في الدقيقة | |||
| VOL-WSRS120 | 119 | 80 | 10 | 12 | 8 أو 10 | 1 أو 2 أو 4 | 375-2000 | 500-5000 |
| VOL-WSRS250 | 215.2 | 136.2 | 16 | 18 | 12 أو 24 أو 36 | 1 أو 2 أو 6 | 2000-60000 | 500-5000 |
| VOL-WSRS220 | 200 | 120.1 | 19 | 12 | 8 أو 10 | 1 أو 2 أو 4 | 2000-30000 | 500-5000 |
| VOL-WSRS180 | 167.2 | 110 | 15 | 12 | 8 أو 10 | 1 أو 2 أو 4 | 1000-15000 | 500-5000 |
| VOL-WSRS130 م | 122 | 80 | 12.5 | 12 | 8 أو 10 | 1 أو 2 أو 4 | 375-3000 | 500-5000 |
| VOL-WSRS130 إس | 122 | 80 | 11.5 | 12 | 8 أو 10 | 1 أو 2 أو 4 | 375-3000 | 500-5000 |
| VOL-WSRS100 | 90 | 44.6 | 6.5 | 12 | 8 أو 10 | 1 أو 2 أو 4 | 375-2000 | 500-6000 |
| VOL-WSRS80 9S | 76.4 | 44.6 | 7.2 | 9 | 6 | 1 أو 3 | 200-1000 | 500-6000 |
| VOL-WSRS80 12S | 77 | 40.5 | 7.2 | 12 | 8 أو 10 | 1 أو 2 أو 4 | 200-1000 | 500-5000 |
| VOL-WSRS-60 9S | 56.1 | 29.7 | 6 | 9 | 6 | 1 أو 3 | 150-600 | 500-6000 |
| VOL-WSRS-60 12S | 57.8 | 30.5 | 5.5 | 12 | 8 أو 10 | 1 أو 2 أو 4 | 150-600 | 500-5000 |
مزايا محركات التيار المستمر المصقولة
- تقليل التيار الدوامي
- انخفاض مستوى الضجيج
- يبرد قلب الجزء الثابت
- يقلل من فقدان التباطؤ
- يمكن تحقيق ملء أعلى للملف. يمكننا التحكم بنسبة 90% للجهد العالي، بينما 80% للجهد المنخفض
- تتوفر أدوات ختم مختلفة لحفظ التصميم الأولي
- توفير كبير في المواد مقارنة بالجزء الثابت من قطعة واحدة
- درجة مختلفة من المغناطيس
- خصائص مغناطيسية أفضل، ومعدل إزالة مغناطيسية منخفض، وتماسك مغناطيسي عالي
- مغناطيس حلقي متعدد الأقطاب: تدفق مغناطيسي أكثر استقرارًا وأقوى لتقليل مساحة المحرك وتحسين الأداء وفاصل أقل
تجارب مصممة لتصفية الجزء الثابت والدوار
للحصول على محركات DC مخصصة، يرجى الاتصال بالفنيين لدينا. عادي، علينا أن نعرف المعلومات التالية للحصول على عرض احترافي:
- نحى أو فرش تفضيل العميل
- طاقة الخرج (وات) القدرة الحصانية/الواط/عزم الدوران مُقدرة عند سرعة التحميل الكاملة
- الجهد (الخامس) أي 12 فولت تيار مستمر …….220 فولت تيار متردد
- سرعة المحرك (دورة في الدقيقة) عدد الدورات في الدقيقة للعمود عند جهد التحميل الكامل
- طلب على سبيل المثال، الجر، وتكييف الهواء، وما إلى ذلك.
- واجب يتم تصنيف معظم المحركات بشكل مستمر. ومع ذلك، قد تستخدم بعض التطبيقات محركات مصممة للخدمة المتقطعة
- التكوين/الإطار منتجاتنا متوافقة مع معايير IEC، ويمكننا أيضًا تخصيص الحافة والعمود وفقًا لرسم العميل
- وظيفة التحكم على سبيل المثال إلى الأمام/الخلف، والسرعة المتغيرة، وملف التسارع، وما إلى ذلك.
