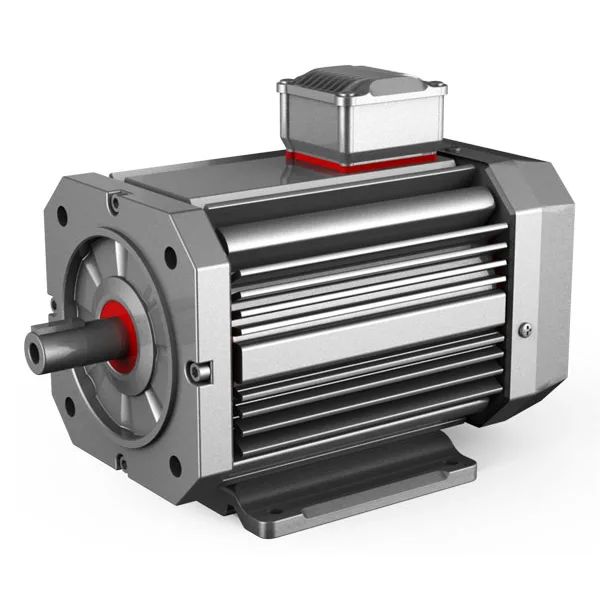

مواصفات المنتج
| اسم العلامة التجارية: | كهرباء بركان | رقم الموديل: | إيك 1.5-100 | يكتب: | آي إي سي موتورز |
| طاقة الإخراج: | 2 حصان (1500 واط) | الجهد االكهربى: | 180VDC، 230/460V/220/380 AC متوفرة | نطاق السرعة: | 1800 دورة في الدقيقة |
| المراقب المالي: | مخصصة، اختيارية | برايكر: | خياري | فئة العزل: | فئة F/H |
| الضميمة: | IP44 / IP54 / IP56، IP65، IP66، IPW56، IPW65 أو IPW66 | البولنديين: | 2ف، 4ف، 6ف، 8ف… | سلك: | 100% نحاس |
| السكن: | إطار من الألومنيوم | كفاءة: | فئات الكفاءة IE2 أو IE3 أو IE4 | مادة: | مغناطيس النيوديميوم |
| واجب: | S1 (مستمر) | مكان المنشأ: | تشجيانغ، الصين (البر الرئيسي) | معيار: | معيار IEC/NEMA |
| طلب: | الضواغط، الناقل، المنافيخ، المراوح، الري، المضخات، المبادلات الحرارية، الرافعات والرافعات، الطباعة، الطاردات وغيرها | ||||
وصف المنتج
أربع ميزات رئيسية لمحركات Volcano Electric IEC تشمل كفاءتها وموثوقيتها واستخدام التكنولوجيا المتطورة وخيارات التخصيص غير المحدودة تقريبًا.
يحدد محتوى النحاس في اللفات متطلبات طاقة المحرك. يعد تحقيق التوازن الصحيح أمرًا بالغ الأهمية لإنشاء محرك يعمل على زيادة عزم الدوران إلى الحد الأقصى دون الحاجة إلى طاقة هائلة. يوجه مسار التدفق المغناطيسي كل المجال المغناطيسي ضمن القنوات المتاحة، مما يقلل من الخسائر. المحرك الذي ينتج طاقة عالية ولكن لديه خسائر كبيرة يضر بالتطبيق. إن فهم تصميم المحرك الكامل يمكّن مهندسي Volcano Electric من تجميع أكبر قدر ممكن من الطاقة في أصغر حزمة محرك ممكنة.
تصمم شركة Volcano Electric محركات DC بدون فرش لتحقيق أقصى قدر من عزم الدوران مع تقليل القطر والطول. توفر مغناطيسات النيوديميوم عالية الطاقة الأساس لكثافة عزم الدوران لهذه السلسلة من المحركات. تعمل اللفات ذات السعة العالية على زيادة كثافة التيار والكثافة الكهرومغناطيسية، مما يقلل من تسخين الجول. يتطلب تصميم الفجوة الهوائية المتقدم طاقة أقل لتحقيق خرج عزم دوران عالي، مما يتيح للمحرك العمل بكفاءة عالية.
بعض محركات IEC المترية
| قوة كيلوواط/حصان |
سرعة دورة في الدقيقة |
الجهد االكهربى* العاصمة |
حمولة أمبير |
إطار اللجنة الانتخابية المستقلة |
| 0.25/1/3 | 1800 | 180 | 1.7 | 71 |
| 0.7/1/2 | 3000 | 180 | 2.5 | 71 |
| 0.7/1/2 | 1800 | 180 | 2.5 | 71 |
| 0.55/3/4 | 3000 | 180 | 3.6 | 71 |
| 0.55/3/4 | 1800 | 180 | 3.5 | 80 |
| 0.75/1 | 3000 | 180 | 4.9 | 80 |
| 0.75/1 | 1800 | 180 | 4.6 | 80 |
| 1.1/1.5 | 3000 | 180 | 7.1 | 80 |
| 1.1/1.5 | 1800 | 180 | 7 | 80 |
| 1.1/1.5 | 1800 | 180 | 7.5 | 90L |
| 1.5/2 | 3000 | 180 | 10 | 90L |
| 1.5/2 | 1800 | 180 | 9.5 | 90L |
| 2.2/3 | 3000 | 180 | 16 | 90L |
| 2.2/3 | 1800 | 180 | 14 | 112M |
الجهد*: تتوفر أيضًا محركات IEC هذه لحالة التيار المتردد، يرجى إخطار توفر الجهد الكهربي مسبقًا
مواصفات إطار المحرك IEC
| مواصفات إطار المحرك IEC | |||||
| إطار | القوة المقدرة | H | A | B | L |
| 71 | 370w-1.5kw | 71 | 112 | 90 | 250-270 |
| 80 | 370W-2.2KW | 80 | 125 | 100 | 275-300 |
| 90 | 370W-3KW | 90 | 140 | 125 | 335-350 |
| 100 | 370W-4.5KW | 100 | 160 | 140 | 365-400 |
| 112 | 370W-5.5KW | 112 | 190 | 140 | 395-420 |
مواصفات إطار محرك NEMA
| مواصفات إطار محرك NEMA | |||||
| إطار | القوة المقدرة | H | A | B | L |
| 143T | 370w-1.5kw | 3.5 | 2.7 | 2 | 12.5 |
| 145T | 370W-2.2KW | 3.5 | 2.7 | 2.5 | 13.5 |
| 182T | 370W-3KW | 4.5 | 3.7 | 2.25 | 15.3 |
| 184T | 370W-4.5KW | 4.5 | 3.7 | 2.75 | 16 |
| 213T | 370W-5.5KW | 5.25 | 4.2 | 2.75 | 19 |
المحركات المخصصة
إلى جانب محركات IEC القياسية، يمكن لشركة Volcano Electric أن تقدم حلولاً شاملة للمحرك والمورد حسب الطلب للنظام بأكمله، يرجى الاتصال بالفنيين لدينا، Ordinary، علينا أن نعرف المعلومات التالية للحصول على عرض احترافي:
- نحى أو فرش: تفضيل العميل
- طاقة الخرج (وات): القدرة الحصانية/الواط/عزم الدوران مُقدرة عند سرعة التحميل الكاملة
- الجهد (الخامس): أي 12 فولت تيار مستمر …….. 450 فولت تيار متردد
- سرعة المحرك (دورة في الدقيقة): عدد الدورات في الدقيقة للعمود عند جهد التحميل الكامل
- طلب: على سبيل المثال، الجر، وتكييف الهواء، وما إلى ذلك.
- واجب: يتم تصنيف معظم المحركات بشكل مستمر. ومع ذلك، قد تستخدم بعض التطبيقات محركات مصممة للخدمة المتقطعة
- التكوين/الإطار: منتجاتنا متوافقة مع معايير IEC، ويمكننا أيضًا تخصيص الحافة والعمود وفقًا لرسم العميل
- وظيفة التحكم: على سبيل المثال إلى الأمام/الخلف، والسرعة المتغيرة، وملف التسارع، وما إلى ذلك.
