يعمل نظام الدفع المباشر بالطاقة الشمسية على إعادة تشكيل كيفية عمل المعدات التي تعمل بمحركات خارج الشبكة وفي المواقع النائية. عن طريق اقتران وحدات المحرك EC مباشرة إلى الألواح الكهروضوئية دون وساطة البطارية، يحصل المهندسون ومديرو المرافق على حل موفر للطاقة ومنخفض الصيانة لتطبيقات محددة عالية القيمة. يفحص هذا الدليل حالات الاستخدام التي تتوافق بشكل أفضل معها محرك الطاقة الشمسية المباشر الهندسة المعمارية وكيف التطبيقات الكهروضوئية الاستفادة من إمكانية التحكم المتأصلة في تكنولوجيا المحرك EC وكفاءة التحميل الجزئي.
ما هي وحدة المحرك EC؟

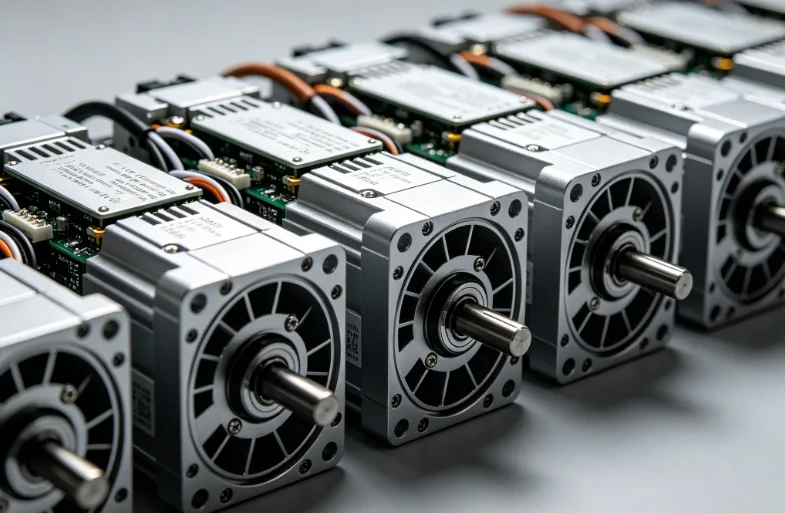

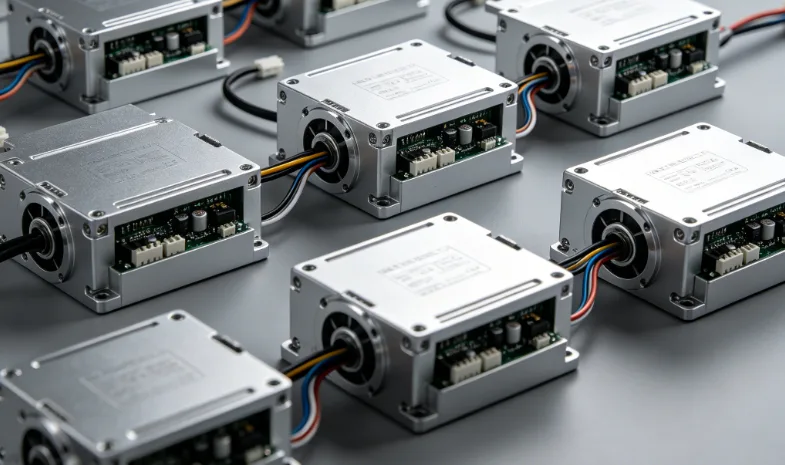

ان وحدة المحرك EC يدمج محركًا يتم تبديله إلكترونيًا مع إلكترونيات القيادة الخاصة به في وحدة مدمجة وموحدة. على عكس محركات التيار المستمر المصقولة، تستخدم محركات EC مغناطيسًا دائمًا على الدوار والتبديل الإلكتروني الذي يتم التحكم فيه بواسطة معالج دقيق. يوفر هذا التصميم العديد من المزايا المهمة للأجهزة التي تعمل بالطاقة الشمسية:
- كفاءة عالية في التحميل الجزئي، مع الحفاظ على كفاءة تزيد عن 85% حتى عند السرعة المقدرة بنسبة 25%.
- تحكم مدمج في السرعة المتغيرة عبر إشارات 0-10 فولت أو PWM أو Modbus.
- توافق واسع لمدخل التيار المستمر، مما يتيح الاتصال المباشر بمصفوفات الطاقة الشمسية الكهروضوئية.
- انخفاض توليد الحرارة، وخفض متطلبات الضميمة والتبريد.
إن الجمع بين الكفاءة الأساسية العالية وتنظيم السرعة الإلكتروني يجعل وحدات المحرك EC مناسب بشكل خاص لأنظمة الطاقة المتجددة حيث يكون كل واط مهمًا.
كيف تعمل هندسة الدفع المباشر للطاقة الشمسية
في نظام الضخ أو التهوية الشمسي التقليدي، تقوم البطاريات بتخزين الطاقة المولدة من الألواح الكهروضوئية، ثم تفريغها لتشغيل المحرك. أ محرك الطاقة الشمسية المباشر يقوم النظام بإزالة بنك البطارية بالكامل. تتصل المجموعة الكهروضوئية مباشرة بمحرك المحرك، وعندما يتقلب الإشعاع الشمسي، تقوم وحدة التحكم الإلكترونية بضبط سرعة المحرك بما يتناسب مع الطاقة المتاحة.
تقدم هذه البنية قيدين يحددان التطبيقات المناسبة. أولاً، يجب أن يتحمل المحرك التشغيل بسرعات متغيرة عبر نطاق واسع، حيث تتعامل محركات EC مع هذا بأمان. ثانيًا، يجب أن يستوعب التطبيق التشغيل المتقطع خلال فترات الإشعاع المنخفض دون عواقب تتعلق بالسلامة أو العملية. الطلبات التي تستوفي كلا المعيارين هي المرشحين المثاليين التطبيقات الكهروضوئية مع محرك الطاقة الشمسية المباشر.
فئات التطبيقات الأساسية لوحدات محرك EC ذات الدفع المباشر بالطاقة الشمسية
الري الزراعي وضخ المياه
يمثل ضخ المياه الأكثر رسوخا محرك الطاقة الشمسية المباشر فئة التطبيق. مضخات الطرد المركزي الغاطسة والسطحية مدفوعة وحدات المحرك EC سحب المياه من الآبار أو الأنهار أو الخزانات لري المحاصيل. يتماشى الري خلال ساعات النهار بشكل طبيعي مع ذروة توليد الطاقة الشمسية، مما يقلل الحاجة إلى أنظمة تخزين معقدة.
تعمل وحدات التحكم الحديثة في الري بالطاقة الشمسية على ضبط سرعة المضخة استنادًا إلى أجهزة استشعار الإشعاع في الوقت الفعلي، مما يضمن التدفق المتسق تحت الغطاء السحابي المتنوع. تشير البيانات الميدانية المستمدة من عمليات النشر الزراعي إلى أن أنظمة الدفع المباشر يمكن أن تقلل تكاليف الضخ بنسبة 40-60% مقارنة بالبدائل التي تعمل بالديزل في المناطق الغنية بالشمس، وفقًا للوكالة الدولية للطاقة المتجددة (IRENA).
التهوية وتدوير الهواء
تستفيد بشكل كبير من تهوية الدفيئة وتبريد حظائر الماشية ومراوح العادم الصناعية وحدات محرك EC ذات الدفع المباشر بالطاقة الشمسية . تعمل هذه التطبيقات في المقام الأول خلال ساعات النهار عندما تصل درجات الحرارة إلى ذروتها، بالتزامن مع ذروة توافر الطاقة الشمسية. تسمح قدرة السرعة المتغيرة لمحركات EC بقياس سرعة المروحة مع درجة الحرارة والطاقة الشمسية المتاحة في وقت واحد.
تستخدم البيوت الزجاجية في جنوب أوروبا والشرق الأوسط بشكل متزايد أنظمة تهوية ذات محرك مباشر، حيث تتصل المراوح التي تتراوح طاقتها بين 0.5 و2.2 كيلووات بمصفوفات شمسية بقدرة 1 إلى 3 كيلووات بدون بطاريات. يؤدي عدم وجود مخزن للبطارية إلى تبسيط عملية التثبيت والقضاء على نقطة فشل كبيرة، وهو أمر بالغ الأهمية في البيئات الزراعية النائية.
مكونات التدفئة والتهوية وتكييف الهواء المعززة بالطاقة الشمسية
تعمل أنظمة فرعية محددة لأنظمة التدفئة والتهوية وتكييف الهواء - وهي مراوح العادم، ومخمدات التوفير، وأنظمة الهواء الخارجية المخصصة (DOAS) - كمرشحين أقوياء لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) الفرعية. التطبيقات الكهروضوئية مع محرك الطاقة الشمسية المباشر. عند دمجها في أنظمة إدارة المباني، يمكن لوحدات المحرك EC أن تستمد طاقة إضافية من المصفوفات الشمسية المثبتة على المبنى، مما يقلل من استهلاك الشبكة خلال فترات ذروة الطلب.
تجفيف وتصنيع الحبوب الزراعية
تمثل مراوح تجفيف الحبوب، ومحركات النقل، ومعدات المعالجة صغيرة الحجم قطاعًا ناشئًا من التطبيقات. تتطلب هذه الأنظمة تحكمًا دقيقًا في تدفق الهواء وتعمل عادةً من 8 إلى 12 ساعة يوميًا خلال مواسم الحصاد - وهي ظروف تتوافق جيدًا مع محرك الطاقة الشمسية المباشر سعة. يمكن لوحدات المحرك EC في هذه الأدوار تعديل سرعة المروحة بناءً على محتوى رطوبة الحبوب، مما يؤدي إلى تحسين استخدام الطاقة مع الحفاظ على جودة المنتج.
وحدة محرك EC مقابل مقارنة المحركات التقليدية لتطبيقات الطاقة الشمسية
يقارن الجدول التالي معلمات الأداء الرئيسية ذات الصلة بحجم محرك الطاقة الشمسية المباشر ونشره.
| المعلمة | وحدة محرك EC | محرك تيار متردد ذو قطب مظلل | محرك فرشاة العاصمة |
|---|---|---|---|
| كفاءة الذروة | 90–93% | 30–50% | 75–82% |
| كفاءة التحميل الجزئي (50%) | 88–90% | 20–35% | 55–65% |
| نطاق سرعة متغير | 10–100% | ثابتة أو محدودة | 20–100% |
| توافق مدخلات العاصمة | محلي | يتطلب العاكس | محلي |
| الفاصل الزمني للصيانة | أكثر من 50,000 ساعة | 20.000-30.000 ساعة | 2,000-5,000 ساعة (فرش) |
| الالكترونيات المتكاملة | نعم | لا | محدود |
كما هو موضح أعلاه، وحدات المحرك EC الحفاظ على كفاءة أعلى بكثير عبر نطاق التحميل الجزئي الذي يميز تشغيل محرك الطاقة الشمسية المباشر تحت إشعاع متقلب. تُترجم ميزة الكفاءة هذه مباشرةً إلى متطلبات مصفوفة كهروضوئية أصغر للحصول على خرج هيدروليكي أو تدفق هواء مكافئ.
قائمة التحقق من ملاءمة التطبيق
ليس كل تطبيق يحركه المحرك مؤهلاً لذلك محرك الطاقة الشمسية المباشر النشر. استخدم المعايير التالية لتقييم الملاءمة:
- المحاذاة الزمنية — هل يعمل التطبيق في المقام الأول خلال ساعات النهار؟
- التسامح للسرعة المتغيرة — هل يمكن للعملية قبول تغيرات التدفق أو السرعة دون التأثير على الجودة أو السلامة؟
- توافق نطاق الطاقة — هل تتراوح قدرة المحرك بين 0.25 كيلووات و7.5 كيلووات، بما يتوافق مع أحجام المصفوفات الكهروضوئية النموذجية خارج الشبكة؟
- توافر الإشعاع — هل يستقبل الموقع ما لا يقل عن 4-5 ساعات ذروة مشمسة يوميًا؟
- أهمية العملية — هل يمكن للتطبيق أن يتحمل الانقطاعات المجدولة أو الناجمة عن الطقس دون التسبب في أضرار أو مخاطر؟
تمثل الطلبات التي تستوفي أربعة على الأقل من هذه المعايير الخمسة مرشحين أقوياء لها محرك الطاقة الشمسية المباشر التنفيذ مع وحدات المحرك EC .
الاعتبارات الأساسية لتصميم نظام الدفع المباشر بالطاقة الشمسية
تحجيم المصفوفة الكهروضوئية
يختلف حجم المصفوفة لأنظمة الدفع المباشر عن التصميمات المخزنة بالبطارية. يجب أن تقوم وحدة التحكم في المحرك بإدارة مدخلات المصدر الحالي بدلاً من تنظيم ناقل DC مستقر. يقوم متخصصو تكامل الأنظمة ذوو الخبرة بقياس حجم المصفوفة الكهروضوئية بحوالي 1.2 إلى 1.4 مرة من الحد الأقصى لتصنيف طاقة المحرك لمراعاة انخفاض درجة الحرارة وضمان عزم دوران كافٍ لبدء التشغيل، خاصة بالنسبة لأحمال الطرد المركزي.
مواصفات وحدة التحكم
اختيار الحق وحدة محرك EC مع وحدة تحكم متكاملة يتطلب التحقق من أن نطاق جهد دخل التيار المستمر يتوافق مع جهد تشغيل المصفوفة الكهروضوئية. تتضمن التكوينات الشائعة 24 فولت تيار مستمر، و48 فولت تيار مستمر، و325 فولت تيار مستمر (لإعادة استخدام المصفوفة المرتبطة بالشبكة)، ولكل منها تأثيرات مميزة على الأسلاك والسلامة.
بداية ناعمة وحماية التيار الزائد
على الرغم من أن وحدات محرك EC تشتمل على إلكترونيات مدمجة، إلا أن أنظمة الدفع المباشر تستفيد من إجراءات الحماية الإضافية. يؤدي تثبيت مفاتيح فصل التيار المستمر، والصمامات، ومكثفات التيار المتدفق للتلفزيونات إلى الحماية من العابرين الناجمين عن البرق - وخاصة فيما يتعلق بالمنشآت الزراعية الخارجية. وفقًا للمختبر الوطني للطاقة المتجددة (NREL)، فإن الأضرار الناجمة عن الصواعق تمثل حوالي 8-12% من حالات فشل النظام الشمسي خارج الشبكة في البيئات الزراعية المفتوحة.
مرجع الحجم للتطبيقات الشائعة
| طلب | نطاق قوة المحرك | المصفوفة الكهروضوئية النموذجية | سعة الري/التدفق |
|---|---|---|---|
| مضخة الري (الغاطسة) | 0.75-3.0 كيلو واط | 1.0-4.0 كيلو واط | 5-20 م³/ساعة على ارتفاع 50-100 م |
| المضخة السطحية (الري بالفيضانات) | 0.37-1.5 كيلو واط | 0.5-2.0 كيلو واط | 10-40 م³/ساعة على ارتفاع 10-30 م |
| مروحة عادم الدفيئة | 0.25-1.1 كيلو واط | 0.4-1.5 كيلو واط | تدفق هواء يتراوح بين 2000 و10000 متر مكعب/ساعة |
| مروحة حظيرة الماشية | 0.5-2.2 كيلو واط | 0.7-3.0 كيلو واط | تدفق هواء يتراوح بين 5,000-20,000 متر مكعب/ساعة |
| مروحة لتجفيف الحبوب | 1.5-5.5 كيلو واط | 2.0-7.5 كيلو واط | 15,000-50,000 متر مكعب/ساعة عند 150-300 باسكال |
تعكس هذه النطاقات التركيبات النموذجية؛ يعتمد الحجم الفعلي على موارد الطاقة الشمسية المحلية والارتفاع ودرجة الحرارة ومنحنيات كفاءة المعدات المحددة. استشارة أوراق بيانات الشركة المصنعة - مثل تلك المتاحة من الأبدية ماكس —يضمن اختيار وحدة المحرك EC يطابق متطلبات المصفوفة والتطبيق بدقة.
ملخص المزايا والقيود
| ميزة | القيد |
|---|---|
| القضاء على تكلفة البطارية والصيانة | لا توجد عملية أثناء الظلام بدون قوة مساعدة |
| كفاءة أعلى على مستوى النظام دون فقدان دورة البطارية | الناتج المتغير تحت الإشعاع المتغير |
| تركيب مبسط مع مكونات أقل | يتطلب تحمل التطبيق للسرعة المتغيرة |
| تقليل التأثير البيئي الناتج عن التخلص من البطاريات | يجب أن يأخذ الحجم الأولي للصفيف في الاعتبار حالة الإشعاع الأسوأ |
| يتجاوز عمر محرك EC 50,000 ساعة مع الحد الأدنى من الخدمة | تكلفة أعلى للصفيف الكهروضوئي مقدمًا لمخرجات النهار المكافئة |
خاتمة
محرك الطاقة الشمسية المباشر تتزاوج البنية بشكل أكثر فعالية مع التطبيقات التي تعمل أثناء النهار، وتقبل المخرجات المتغيرة، وتتطلب تشغيلًا مستمرًا موثوقًا به في البيئات البعيدة أو خارج الشبكة. يمثل الري الزراعي، وتهوية الدفيئات الزراعية والماشية، ومكونات التدفئة والتهوية وتكييف الهواء المعززة بالطاقة الشمسية، ومعدات معالجة الحبوب أقوى التطبيقات المناسبة وحدات المحرك EC في التطبيقات الكهروضوئية. من خلال التخلص من البطاريات والاستفادة من كفاءة التحميل الجزئي المتأصلة في محرك EC، توفر هذه الأنظمة تكاليف دورة حياة أقل، وعبء صيانة أقل، وبصمة بيئية أصغر. يجب على مصممي النظام التحقق من المحاذاة الزمنية، وتحمل العملية للسرعات المتغيرة، ومورد الطاقة الشمسية المحلي قبل تحديد تكوين محرك الأقراص المباشر.
الأسئلة المتداولة
هل يمكن لوحدات محرك EC أن تعمل بالطاقة الشمسية بدون بطاريات؟
نعم. تقبل وحدات المحرك EC مدخلات التيار المباشر مباشرة من المصفوفات الكهروضوئية. تعمل وحدة التحكم المتوافقة على ضبط سرعة المحرك بما يتناسب مع الإشعاع المتاح، مما يتيح التشغيل بدون بطارية للتطبيقات ذات الحجم المناسب.
ما هي الميزة الرئيسية للمحرك المباشر بالطاقة الشمسية مقارنة بالأنظمة الشمسية المخزنة بالبطاريات؟
يعمل محرك الطاقة الشمسية المباشر على التخلص من بنوك البطاريات، مما يزيل التكلفة المرتبطة بها والصيانة ودورة الاستبدال وخسائر الكفاءة الناتجة عن دورة الشحن والتفريغ. تتحسن كفاءة النظام بحوالي 15-20% على مستوى تحويل الطاقة الإجمالي.
كيف تتعامل وحدة المحرك EC مع الإشعاع الشمسي المتقلب؟
تقوم وحدة التحكم الإلكترونية بمراقبة جهد دخل التيار المباشر والتيار من المصفوفة الكهروضوئية بشكل مستمر. إنه ينظم سرعة المحرك بشكل متناسب، مما يضمن أن المحرك يسحب الطاقة المتاحة فقط. تعمل أحمال الطرد المركزي مثل المضخات والمراوح بشكل طبيعي على تقليل السرعة دون حدوث ضرر خلال فترات الإشعاع المنخفض.
ما هو حجم المصفوفة الشمسية اللازمة لتشغيل وحدة محرك EC بقدرة 2 كيلو وات؟
تتطلب وحدة المحرك EC بقدرة 2 كيلووات عادةً مصفوفة كهروضوئية بقدرة 2.5-3.0 كيلووات. يؤدي هذا الحجم الكبير إلى تقليل درجة الحرارة، وفقدان الأسلاك، وضمان عزم دوران كافٍ لبدء أحمال الطرد المركزي أثناء ذروة الإشعاع.
ما هي التطبيقات غير المناسبة لمحرك الطاقة الشمسية المباشر مع وحدات محرك EC؟
التطبيقات التي تتطلب تشغيلًا متواصلًا على مدار 24 ساعة، أو التحكم الدقيق في السرعة الثابتة، أو تلك التي يؤدي فيها انقطاع الإخراج إلى مخاطر تتعلق بالسلامة أو تلف المنتج، تعتبر مرشحة ضعيفة. تشمل الأمثلة التخزين البارد والتهوية الطبية وعمليات التصنيع المستمرة.
