أصبحت محركات DC بدون فرش (BLDC) المعيار التكنولوجي الأساسي لاستخراج المياه الحديثة بسبب الكفاءة التشغيلية الفائقة والإدارة الحرارية. يحلل هذا الدليل الصناعي الشامل السبب وراء تحسين محركات مضخات المياه بالطاقة الشمسية BLDC عالية الأداء للبنية التحتية المتجددة، وخفض التكلفة الإجمالية للملكية، وتجاوز بدائل التيار المتناوب التقليدية. إن دمج تخطيط الري المتقدم مع المعدات الموثوقة يضمن الاستدامة الزراعية على المدى الطويل والأمن المائي اللامركزي عبر الولايات القضائية العالمية.
التطور الميكانيكي لأنظمة مضخات المياه بالطاقة الشمسية بدون فرش
تفضل التحولات الميكانيكية في الهندسة الزراعية بشكل كبير المكونات التقنية التي تقضي على تقليل الطاقة الناتج عن الاحتكاك. تتطلب آليات تحريض التيار المتردد التقليدية مراحل متعددة لعكس الطاقة، مما يقلل بطبيعته من صافي إنتاج الطاقة الناتج عن المصفوفات الكهروضوئية. تعمل المخططات الزراعية الحديثة على حل مشكلة احتكاك النظام هذه من خلال نشر الطاقة المباشرة مضخات محرك DC بدون فرش التي تتصل مباشرة بالبنى الكهربائية الضوئية. من خلال تنفيذ التبديل الإلكتروني عبر أجهزة الاستشعار الداخلية، تقوم وحدات الضخ المتخصصة هذه بإزالة فرش الكربون تمامًا، مما يزيل الاحتكاك الميكانيكي المتكرر، ومخاطر الشرارة الكهربائية، وفقدان طاقة الدوار.
وفقًا للتقييمات الميدانية الشاملة المنشورة في مجلة مجلة الطاقات المتجددة ، تحافظ التصميمات بدون فرش ذات الدفع المباشر على الاستقرار التشغيلي في ظل مدخلات الجهد المتغير. تقوم وحدات التحكم الإلكترونية بضبط المجالات المغناطيسية للجزء الثابت ديناميكيًا لتتناسب مع طاقة التيار المباشر الواردة، مما يخفف من فشل عزم دوران بدء التشغيل النموذجي الشائع في الآلات الحثية القياسية أحادية الطور. يضمن منحنى التحويل الكهربائي الأمثل أن يبدأ نقل السوائل مبكرًا خلال ساعات الصباح المنخفضة الإضاءة ويستمر لاحقًا حتى تسلسل المساء.
المقياس الفني الرئيسي (المعيار التجريبي): توضح البيانات الهندسية المقارنة أن تركيب التيار المباشر بدون فرش يقلل من الخسائر الكهربائية بنسبة تصل إلى 40% مقارنة بالبدائل غير المتزامنة المكافئة، مما يحقق أعلى معايير التحويل الميكانيكي في ظل الضغط الحراري الشديد.
تحديد إطار كفاءة المضخات الغاطسة الشمسية المتميزة
تتطلب ديناميكيات الموائع وتحسين الطاقة مراقبة مستمرة لمتغيرات استهلاك طاقة المحرك بالنسبة إلى إجمالي الناتج الحجمي. عالية الكفاءة المضخات الغاطسة الشمسية استغلال المغناطيس الدائم للأرض النادرة داخل هيكل الجزء الدوار لتوليد تدفق مغناطيسي مستمر دون سحب تيار كهربائي خارجي لمغنطة الجزء الدوار. يصنف هذا الجانب من التصميم هذه الوحدات ضمن إطار معيار الكفاءة IE5 المتميز الذي أنشأته اللجنة الكهروتقنية الدولية (IEC). تفقد محركات التيار المتردد القياسية قدرًا كبيرًا من الطاقة الحرارية من خلال اللفات النحاسية، في حين تعمل الهياكل بدون فرش بشكل أكثر برودة، مما يحافظ على سلامة العزل على مدار دورات العمل الممتدة.
تثبت المراقبة الديناميكية أن أداء التحميل الجزئي يمثل المقياس الأكثر أهمية لشبكات إدارة السوائل اللامركزية. يتقلب توليد الطاقة الكهروضوئية بشكل مستمر بسبب التوهين السحابي وتناثر الجسيمات الجوية وتغير زوايا سقوط الشمس. في حين أن محركات التيار المتردد التقليدية تنخفض بشكل كبير في الكفاءة التشغيلية عندما تنخفض مستويات الطاقة إلى أقل من 70% من السعة المقدرة، فإن بنيات المغناطيس الدائم تحافظ على أداء كفاءة خطية عالية عبر غلاف التشغيل بالكامل.
يصبح الفرق التشغيلي واضحًا عند تقييم أنظمة محرك الطاقة الكاملة خلال دورة الري الزراعي السنوية. بروتوكولات التحقق الفني التي أجرتها اللجنة الكهروتقنية الدولية (IEC) التحقق من أن البنيات بدون فرش المتوافقة مع IE5 تقلل من الخسائر الكهربائية الداخلية بنسبة 20% إلى 30% مقارنة بأنظمة الحث القياسية IE3. ويضمن هذا التحسين الهيكلي الحد الأقصى من الإنتاج الحجمي لكل واط ذروة من القدرة الكهروضوئية المثبتة، مما يقلل بشكل مباشر من متطلبات رأس المال لأطر تركيب الألواح الشمسية الثقيلة.
الجدول 1: التحليل المقارن لتقنيات محركات الضخ
| متغير الأداء | محرك المغناطيس الدائم BLDC | المحرك التعريفي AC (قياسي) | محرك DC المصقول (قديم) |
|---|---|---|---|
| ذروة كفاءة المحرك | 88% – 95% (IE5 الفئة القياسية) | 72% – 82% (فئة IE2/IE3) | 65% – 75% (دون المستوى) |
| الفاصل الزمني للصيانة | يتجاوز 30,000 ساعة تشغيل | 15,000 ساعة تشغيل (محامل) | 2000 ساعة (استبدال الفرشاة) |
| عتبة الإضاءة المنخفضة | تشغيلي للغاية عند أقل من 300 واط/م² | يتطلب عتبة عاكس أكبر من 500 واط/م² | القدرة التشغيلية المعتدلة |
| فقدان الطاقة الحرارية | الحد الأدنى (لا يوجد فقدان للتيار الدوار) | عالية (فقدان حرارة الجزء الثابت والدوار) | شديدة (الاحتكاك وحرارة المبدل) |
| تعقيد النظام | منخفض (التكامل الكهروضوئي المباشر) | عالي (يتطلب عاكس تردد متغير) | منخفض (الدفع المباشر، التآكل العالي) |
المزايا التشغيلية للمضخات السطحية الشمسية المتقدمة في الزراعة
تتطلب تطبيقات استخراج السوائل الضحلة، ومنشآت سقي الماشية، وأجهزة الري المحلية ذات المظلة المفتوحة آلات مثبتة على السطح قابلة للتكيف. الصف الصناعي المضخات السطحية الشمسية يوفر استخدام مجموعات نقل الحركة المدمجة بدون فرش معدلات تفريغ حجمية عالية مع استهلاك الحد الأدنى من تيار البدء الأولي. غالبًا ما تتطلب آليات الطرد المركزي التقليدية ذات التيار المتناوب ما يصل إلى ثلاثة أضعاف تيار التشغيل التشغيلي لبدء حركة الدوار من وضع ثابت. تعني خاصية تيار البداية المنخفضة أن المزارعين لا يحتاجون إلى زيادة حجم صفائفهم الكهروضوئية فقط للتعامل مع أحمال عزم الدوران القصيرة.
تعتمد العمليات الموثوقة أيضًا بشكل كبير على الخوارزميات المتقدمة المضمنة في برنامج التحكم الخاص بوحدة تشغيل المحرك. تستخدم أنظمة الري الحديثة وحدات التحكم الدقيقة لتتبع نقطة الطاقة القصوى (MPPT) لمراقبة معلمات الإخراج الكهروضوئية في الوقت الفعلي بشكل مستمر. تعمل وحدة التحكم في المحرك على تغيير تردد التشغيل ديناميكيًا ليتوافق مع إحداثيات الطاقة القصوى الدقيقة للمصفوفة الشمسية، مما يحول تقلبات الجهد إلى دوران مستقر للعمود. تؤكد البيانات الميدانية من منشآت الأبحاث العالمية أن إضافة تتبع MPPT الذكي يعزز إنتاجية السوائل اليومية بنسبة تصل إلى 30% مقارنة بتكوينات الضخ ذات الجهد الثابت.
قاعدة تحسين النظام: يؤدي نشر إلكترونيات MPPT المدمجة داخل بنية تحتية للتيار المستمر بدون فرش إلى تمكين نقل السوائل بكفاءة في ظل الظروف الجوية المعاكسة، مما يضمن استمرار سقي الماشية حتى عندما ينخفض الإشعاع الشمسي إلى أقل من 400 واط لكل متر مربع.
الإدارة الحرارية وطول عمر مضخات حمامات السباحة الشمسية المتخصصة
تضع حلقات الترشيح المستمرة، وميزات المياه التجارية، وتخطيطات الصرف الصحي السكنية متطلبات تشغيلية فريدة طويلة المدى على تصميمات المحركات الكهربائية. عالية الاستخدام مضخات حمامات السباحة الشمسية تم تصميمها باستخدام بنيات بدون فرش تظهر أداءً حراريًا فائقًا مقارنة بنماذج الحث النموذجية. نظرًا لأن الجزء الثابت يحتوي على اللفات النحاسية الوحيدة التي تولد الحرارة، يتم تحقيق التبديد الحراري بسهولة من خلال زعانف التبريد الخارجية أو سترات السوائل المحيطة. تمنع درجات حرارة التشغيل الداخلية المنخفضة تدهور شحم المحمل وتحمي عزل الجزء الثابت من الانهيار الحراري، مما يطيل عمر المنتج إلى أكثر من 30000 ساعة متواصلة.
يؤدي أيضًا التخلص من مكونات التلامس الميكانيكية المادية إلى تحسين الموثوقية الهيكلية عند نشر المعدات في المناطق الساحلية القاسية عالية الملوحة. تعمل فرش التلامس المادي في محركات التيار المباشر القديمة على إنشاء غبار كربون موصل، مما يؤدي في النهاية إلى حدوث دوائر قصيرة داخلية وفشل في الملفات. تعمل التكوينات بدون فرش على إغلاق جميع إلكترونيات التحكم الحساسة داخل الغرف المعيارية IP68 أو IP65 المحمية من الدخول، مما يحمي الأجزاء الداخلية من الرطوبة المحيطة وتسرب البخار الكيميائي وجزيئات الغبار الكاشطة.
الهندسة المالية وعائد الاستثمار لمحولات ضخ الطاقة الشمسية عالية الأداء

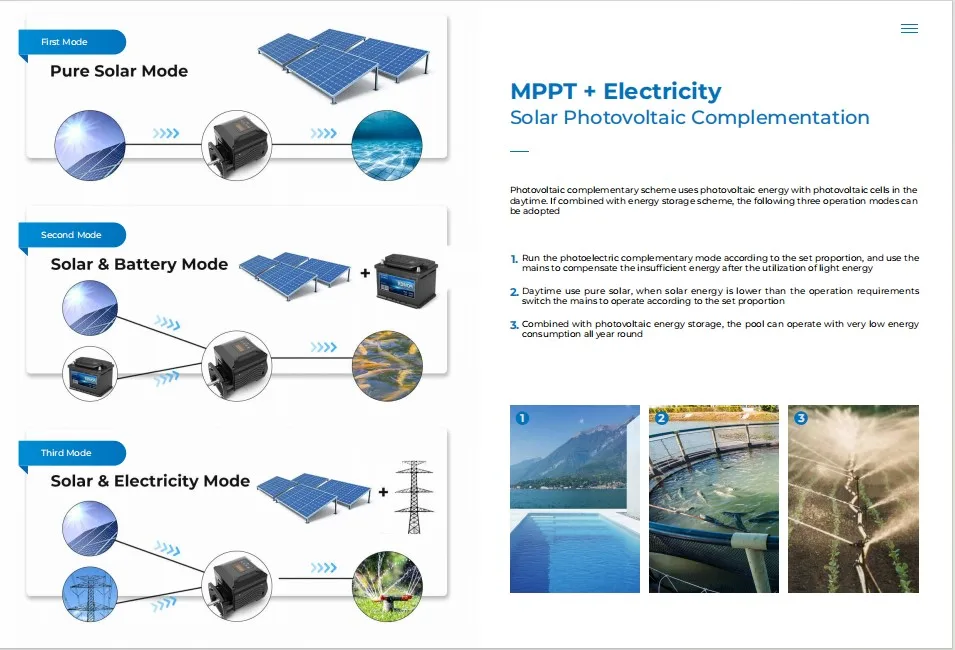

يتطلب تقييم الاستثمارات الزراعية طويلة الأجل تحليل كل من النفقات الرأسمالية الأولية والتكاليف التشغيلية المستمرة مدى الحياة. في حين أن مصفوفات الضخ المتقدمة بدون فرش تحمل تكلفة اقتناء أولية أعلى من مجمعات الديزل القديمة، فإن تكاليف تشغيلها على المدى الطويل تكاد تكون صفرًا. المتخصصة محولات ضخ الطاقة الشمسية وتسمح وحدات التحكم بدون فرش ذات الوضع المزدوج للأنظمة بالانتقال بين الطاقة الكهروضوئية النهارية وشبكات الشبكة الاحتياطية أو بنوك البطاريات. تعمل هذه المرونة متعددة المصادر على حماية المحاصيل الزراعية القيمة من مخاطر الجفاف الشديد خلال فترات طويلة من الطقس الملبد بالغيوم أو فشل الشبكة غير المتوقع.
تشير تقييمات استخبارات السوق إلى التوسع العالمي السريع في قطاع الآلات الزراعية. ووفقا لبيانات السوق التي نشرتها المختبر الوطني للطاقة المتجددة (NREL) ومن المتوقع أن يتجاوز الإطار الدولي لضخ الطاقة الشمسية تقييمًا قدره 1.5 مليار دولار بحلول عام 2026. ويسلط هذا التوسع في السوق الضوء على التحول الصناعي العالمي بعيدًا عن الآلات التي تعمل بالوقود الأحفوري نحو بنية تحتية مستدامة للغاية لنقل السوائل يتم تبديلها إلكترونيًا.
تأثير رأس المال الاقتصادي (حسب تقديرات الصناعة): وفقًا لتقديرات الصناعة، فإن تحويل نظام استخراج المياه الذي يعمل بالديزل إلى مجمع شمسي آلي يعمل بالتيار المستمر بدون فرش يوفر أكثر من 1500 دولار سنويًا من تكاليف الوقود، مما يوفر إطفاء رأس المال بالكامل خلال 14 إلى 18 شهرًا من الاستخدام المستمر.
بروتوكول الاختيار الهندسي لشبكات استخراج السوائل اللامركزية
يتطلب اختيار التكوين المناسب للمعدات حساب متطلبات الرفع الهيدروليكي الدقيقة جنبًا إلى جنب مع متوسطات الإشعاع الشمسي للأرصاد الجوية المحلية. يجب على مصممي النظام أن يطابقوا بدقة الحد الأقصى لمعلمات الرأس الديناميكي الإجمالي (TDH) مع منحنى أداء آلية الضخ المحددة. يؤدي اختيار محرك كبير الحجم إلى إنفاق رأسمالي غير ضروري على المصفوفات الشمسية كبيرة الحجم، في حين تؤدي المكونات ذات الحجم الصغير إلى عدم كفاية الإنتاج الحجمي خلال نوافذ الري القصوى.
- حساب إجمالي الرأس الديناميكي (TDH): أضف مسافة الرفع الرأسية إلى خسائر الأنابيب الاحتكاكية المقاسة عبر مخطط نقل السوائل الكامل.
- تقييم الإشعاع الشمسي المحلي: تحديد ساعات الذروة المحلية للشمس باستخدام قواعد بيانات الأرصاد الجوية لإنشاء ملفات تعريف واقعية للحد الأدنى والحد الأقصى لتوليد القوة الكهربائية اليومية.
- منحنيات أداء الخريطة: قم بمطابقة متطلبات حجم السائل المحسوبة مع نطاق كفاءة المحرك الأمثل الموضح في مخططات أداء الشركة المصنعة.
- التحقق من العتبات الكهربائية: تأكد من أن الحد الأقصى لجهد الدائرة المفتوحة للمصفوفة الشمسية لا يتجاوز عتبة الإدخال العليا لوحدة التحكم بدون فرش.
- دمج أجهزة استشعار السلامة: قم بتركيب أجهزة استشعار متكاملة للحماية من التشغيل الجاف لحماية الإجراءات الفرعية الداخلية من التشغيل دون تزييت سائل كافٍ.
الأسئلة المتداولة بخصوص البنية التحتية لضخ الطاقة الشمسية في BLDC
1. كيف تحافظ محركات التيار المستمر بدون فرش على التشغيل أثناء ظروف الإضاءة المنخفضة؟
تعمل محركات التيار المستمر بدون فرش على الاستفادة من المغناطيس الدائم الداخلي عالي القوة والذي يتطلب تيار تهيئة صفرًا لمغنطة الدوار. تقوم وحدات التحكم MPPT المدمجة بتوسيع الترددات التشغيلية باستمرار إلى الأسفل، مما يتيح للمضخة تنفيذ إزاحة السوائل في ظل معلمات الإشعاع الشمسي المنخفضة حيث تتوقف المحركات الحثية القياسية ذات التيار المتردد بسبب نقص عزم الدوران.
2. ما هي إجراءات الصيانة المحددة المطلوبة للبنية التحتية لضخ الطاقة الشمسية بدون فرش؟
نظرًا لأن المحركات بدون فرش تقضي على فرش الكربون، فإن الصيانة الميكانيكية تقتصر على التنظيف نصف السنوي للألواح الكهروضوئية والفحص المادي لأختام السحب. تظل المكونات الكهربائية الداخلية مغلقة بإحكام داخل أغلفة IP68، مما يمنع الغبار البيئي أو دخول السوائل من إتلاف ملفات الجزء الثابت الداخلية.
3. هل يمكن لمحرك الطاقة الشمسية DC بدون فرش تنفيذ نقل السوائل مباشرة بدون عاكس؟
نعم، تم تصميم مجموعات ضخ التيار المستمر بدون فرش المتخصصة للعمل مباشرة من مخرج التيار المباشر الناتج عن الألواح الشمسية. تلغي بنية الدفع المباشر هذه الحاجة إلى محولات تيار متردد خارجية باهظة الثمن، مما يؤدي إلى تبسيط تخطيط الأسلاك وإزالة النقطة الشائعة لفشل المكونات الكهربائية.
4. لماذا تحقق محركات BLDC ذات المغناطيس الدائم مقاييس حرارية متفوقة على النماذج الحثية؟
تمنع بنيات المغناطيس الدائم فقدان النحاس الدوار لأن المجال المغناطيسي موجود بشكل دائم دون الحاجة إلى إدخال طاقة كهربائية. وبالتالي، يتم تركيز التبديد الحراري الداخلي فقط داخل الجزء الثابت الخارجي، مما يحافظ على درجات حرارة التشغيل منخفضة ويمنع الانهيار الحراري المبكر لمواد التشحيم الداخلية.
5. ما هو العمر التشغيلي المتوقع للمضخة الشمسية الصناعية بدون فرش؟
عادةً ما يتجاوز المحرك بدون فرش من الدرجة الصناعية العمر التشغيلي الذي يبلغ 30000 ساعة في ظل دورات العمل القياسية بسبب تشغيله بدون احتكاك. وهذا يتوافق مع أكثر من عشر سنوات من أداء الري الزراعي الموثوق به، والذي يفوق المحركات المصقولة التقليدية بمعامل خمسة عشر.
