El cambio global hacia las demandas de energía renovable sistemas inteligentes de control de complementariedad fotoeléctrica que puede gestionar la generación solar variable manteniendo la estabilidad de la red. Esta guía completa examina cuán moderno tecnologías de conmutación inteligente Permitir a los servicios públicos y a los administradores de instalaciones lograr transiciones fluidas del 0 % al 100 %. Tasas de penetración fotovoltaica sin comprometer la calidad de la energía o la confiabilidad del sistema. Comprender los principios de la complementariedad del almacenamiento solar-eólico y las arquitecturas avanzadas de inversores híbridos transforma los máximos teóricos en escenarios de implementación prácticos.
Por qué los sistemas de complementariedad son importantes para las redes modernas
Las redes eléctricas tradicionales funcionan con curvas de carga predecibles, pero las fuentes de energía renovables variables introducen una intermitencia inherente que desafía los modelos de planificación convencionales. Un robusto sistema de control de complementariedad fotovoltaica aborda este desafío coordinando múltiples fuentes de generación, reservas de almacenamiento de energía y gestión inteligente de carga para suavizar los desequilibrios entre la oferta y la demanda. Los operadores de redes de todo el mundo informan que las arquitecturas de complementariedad reducen la reducción entre un 15% y un 30% en comparación con las instalaciones solares de fuente única, según el Informe de Integración de Energías Renovables 2024 de la Agencia Internacional de Energía.
Los argumentos económicos a favor de la complementariedad se extienden más allá de la mera estabilidad. Las instalaciones que implementan sistemas híbridos coordinados de almacenamiento solar logran factores de capacidad entre un 20 y un 25 % más altos que las instalaciones fotovoltaicas independientes. Esta mejora se traduce directamente en un retorno de la inversión acelerado y una reducción del costo nivelado de la electricidad (LCOE). Además, la conmutación inteligente entre el suministro de red, el almacenamiento de baterías y las fuentes renovables extiende la vida útil del equipo al reducir el estrés cíclico en los componentes individuales.
Arquitectura Técnica para 0-100% de Penetración Solar

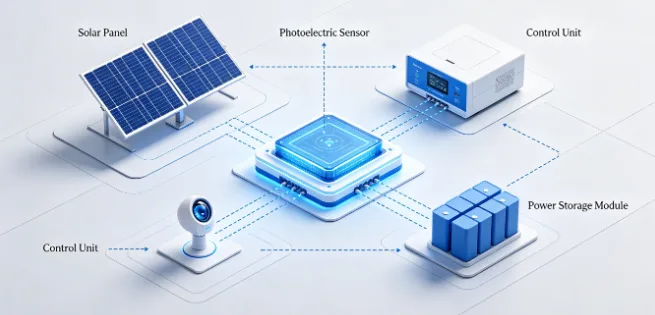

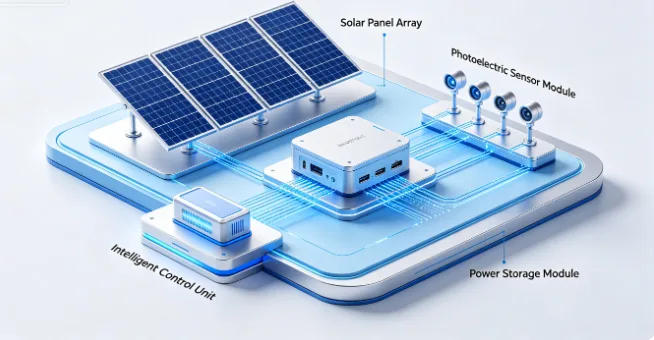

Componentes centrales del sistema
Lograr un espectro completo Tasa de penetración fotovoltaica La optimización requiere la integración de cinco subsistemas fundamentales que funcionan en conjunto a través de un sistema centralizado. controlador de conmutación inteligente . Cada componente aborda restricciones operativas específicas que de otro modo limitarían la contribución renovable máxima.
| Componente | Función | Impacto de penetración | Capacidad típica |
|---|---|---|---|
| Inversor solar híbrido | Conversión DC-AC con flujo de potencia bidireccional | Habilita los modos de isla y de seguimiento de red. | 10kW – 500kW por unidad |
| Almacenamiento de energía de litio | Generación solar en turnos de tiempo; proporciona servicios auxiliares | Supera las brechas generacionales diarias y estacionales | Duración de almacenamiento de 1 a 4 horas |
| Puerta de enlace de medidor inteligente | Monitoreo y telemetría de la calidad de la energía en tiempo real | Garantiza el cumplimiento del código de red | Tiempo de respuesta inferior a un segundo |
| Sistema de gestión de carga | Respuesta a la demanda y programación de carga. | Iguala el consumo a la generación disponible | Programable vía API |
| Controlador de complementariedad | Coordina todos los subsistemas; optimiza el despacho | Maximiza el autoconsumo y el valor de exportación | Implementación en la nube o en el borde |
El sistema de control de complementariedad fotoeléctrica Orquesta estos componentes a través de una lógica de control jerárquica. En el nivel más bajo, los inversores individuales realizan una conmutación electrónica rápida (normalmente 16 ms o más rápido) para mantener el voltaje y la frecuencia dentro de bandas aceptables. Luego, el controlador de supervisión ejecuta algoritmos de optimización económica que consideran tarifas de tiempo de uso, pronósticos meteorológicos y modelos de carga predictivos para determinar las direcciones óptimas del flujo de energía.
Estrategias para lograr una penetración solar progresiva
Nivel 1: 0-25 % de penetración (modo asistido por red)
Los despliegues iniciales suelen centrarse en zonas modestas. Tasas de penetración fotovoltaica donde la red eléctrica proporciona un respaldo confiable para cualquier déficit de generación. En esta configuración, el sistema de conmutación inteligente prioriza el autoconsumo solar y exporta el exceso de generación a la red. El almacenamiento de batería, si está presente, se carga durante los períodos pico de producción y se descarga durante los picos de demanda nocturnos. Los operadores de redes generalmente aceptan niveles de penetración de hasta el 25% sin requerir mejoras significativas de la infraestructura, como se señala en las pautas técnicas de la Comisión de Servicios Públicos de California.
Nivel 2: 25-50 % de penetración (modo de almacenamiento integrado)
Cruzar el umbral del 25% exige una inteligencia del sistema mejorada y capacidad de almacenamiento para gestionar una mayor variabilidad. El controlador de complementariedad implementa algoritmos de pronóstico avanzados que predicen la cobertura de nubes, los efectos de la temperatura en la eficiencia del panel y los patrones de carga con hasta 72 horas de anticipación. Esta capacidad predictiva permite decisiones de despacho proactivas en lugar de correcciones reactivas. Los sistemas residenciales de este nivel suelen desplegar un almacenamiento de batería de 5 a 10 kWh por kilovatio de capacidad solar instalada.
Nivel 3: 50-75% de penetración (modo listo para microrred)
La penetración de rango medio requiere una sólida capacidad de aislamiento: la capacidad de desconectarse de la red principal y operar de forma independiente durante cortes o eventos de variabilidad extrema. El sistemas híbridos de inversores implementados en este nivel deben realizar una transición fluida entre los modos conectados a la red y fuera de la red sin interrumpir cargas sensibles. Los esquemas avanzados de protección anti-isla garantizan la seguridad y maximizan la contribución de las energías renovables. Las instalaciones de este nivel suelen alcanzar una fracción solar anual del 60-70 % con un almacenamiento del tamaño adecuado.
Nivel 4: 75-100% de penetración (modo de autonomía total)
Alcanzando el máximo Tasas de penetración fotovoltaica requiere una complementariedad integral entre múltiples vectores energéticos. Las implementaciones exitosas combinan la generación solar con energía eólica, almacenamiento hidroeléctrico por bombeo o producción de hidrógeno verde para abordar los desajustes estacionales entre la demanda y la oferta. El sistema de control debe gestionar múltiples restricciones de resolución de tiempo simultáneamente: segundos para la estabilidad de la frecuencia, minutos para el aumento, horas para el equilibrio energético y temporadas para la planificación de la capacidad. Datos de soluciones de almacenamiento de energía Los proveedores indican que las instalaciones 100% renovables generalmente requieren entre el 100% y el 200% de la capacidad de almacenamiento nominal en relación con la generación solar máxima.
| Nivel de penetración | Almacenamiento requerido | Controlar la complejidad | Dependencia de la red | Aplicación típica |
|---|---|---|---|---|
| 0-25% | Mínimo (2 horas) | MPPT básico + seguimiento de cuadrícula | Alto | Azotea residencial |
| 25-50% | Moderado (4-6 horas) | Despacho predictivo | Medio | Edificios comerciales |
| 50-75% | Significativo (6-10 h) | Conmutación multimodo | Bajo | Microrredes universitarias |
| 75-100% | Extensivo (10-20h) | Despacho optimizado por IA | Mínimo | Instalaciones industriales |
Mejores Prácticas de Implementación de Sistemas de Complementación
Implementación de alta penetración sistemas de control de complementariedad fotovoltaica requiere atención sistemática a varios factores críticos que determinan el éxito a largo plazo. Las encuestas de la industria identifican consistentemente tres modos de falla principales: tamaño de almacenamiento inadecuado, ancho de banda de comunicación insuficiente entre subsistemas y parámetros de control mal ajustados.
Metodología de dimensionamiento
El dimensionamiento adecuado del sistema comienza con un perfil de carga detallado con una resolución de 15 minutos en todas las estaciones. El análisis debe tener en cuenta las proyecciones de crecimiento, las mejoras de eficiencia planificadas y las posibles adiciones de carga, como la infraestructura de carga de vehículos eléctricos. La evaluación de la generación requiere un modelado de recursos solares que considere la evolución del sombreado, las curvas de degradación de los paneles y las pérdidas de eficiencia dependientes de la temperatura. La brecha entre la carga modelada y la generación determina los requisitos mínimos de almacenamiento y generación complementaria.
El cálculo de la capacidad de almacenamiento de energía sigue un enfoque basado en la confiabilidad en lugar de una simple optimización económica. Los sistemas que apuntan a una fracción renovable anual del 95% generalmente requieren suficiente almacenamiento para cubrir de 3 a 5 días consecutivos de baja insolación mientras cumplen con las cargas críticas. Este requisito de resiliencia a menudo domina las decisiones sobre el tamaño del almacenamiento en climas templados con frecuentes eventos de nubosidad.
Configuración del sistema de control
El conmutación inteligente La lógica debe implementar múltiples capas de protección para garantizar un funcionamiento seguro en condiciones anormales. La protección primaria responde en milisegundos a las desviaciones de frecuencia o voltaje utilizando características de control de caída programadas en el firmware del inversor. La protección secundaria opera en segundos o minutos, implementando ajustes de puntos de ajuste basados en evaluaciones del estado del sistema. La protección terciaria proporciona optimización económica en horizontes de tiempo más largos, considerando los precios de mercado, los programas de mantenimiento y los datos sobre el estado de los equipos.
Los procedimientos de puesta en servicio deben incluir pruebas sistemáticas de cada modo de transición: escenarios de conexión a la red a aislamiento, de aislamiento a la red, de solo batería a energía solar más almacenamiento y escenarios de solución de fallas. El gestión inteligente de energía La documentación de la plataforma proporciona protocolos de prueba detallados que verifican la coordinación adecuada entre todos los subsistemas antes de la aceptación de la instalación.
Monitoreo del desempeño
El monitoreo continuo permite la detección temprana de tendencias de degradación que podrían comprometer los objetivos de penetración. Los indicadores clave de rendimiento incluyen: relación solar-carga (objetivo: aumentar con el tiempo), porcentaje de reducción (objetivo: menos del 5%), frecuencia de ciclo de la batería (objetivo: cumplir con los requisitos de garantía del fabricante) y relación de importación/exportación de la red (objetivo: optimizar el arbitraje del tiempo de uso). Las alertas automáticas deberían activarse cuando las métricas se desvíen más del 10% de las expectativas iniciales.
Implementaciones y resultados en el mundo real
Estudios de casos documentados de Laboratorio Nacional de Energías Renovables Los programas de investigación demuestran que los sistemas complementarios de alta penetración logran el rendimiento previsto cuando se diseñan y ponen en funcionamiento correctamente. Un estudio de 2024 de 47 instalaciones comerciales en los Estados Unidos encontró una penetración promedio realizada dentro del 8% de las proyecciones modeladas, y la desviación se puede atribuir principalmente al crecimiento de la carga que excede los pronósticos en lugar de a las limitaciones del sistema.
La Cooperativa de Servicios Públicos de la Isla Kauai en Hawái representa una implementación de referencia, ya que logró una penetración renovable anual superior al 90% utilizando generación solar coordinada con almacenamiento de batería de 6 horas y programas inteligentes de respuesta a la demanda. Su sistema de control de complementariedad fotoeléctrica gestiona más de 70 MW de generación solar distribuida manteniendo una confiabilidad del 99,97 %, lo que demuestra que la operación renovable de alta penetración es técnicamente viable a escala de servicios públicos.
Las implementaciones europeas, particularmente en Alemania y Dinamarca, muestran enfoques exitosos para equilibrar la red a través de fronteras nacionales. El Agencia Internacional de Energía informa que la interconexión transfronteriza permitió una reducción de las energías renovables por debajo del 2% a pesar de los períodos en los que la generación variable superó el 80% de la demanda instantánea en los países participantes.
Preguntas frecuentes
¿Cuál es el almacenamiento mínimo de batería requerido para lograr el 100% de penetración solar?
Las pautas de la industria recomiendan una capacidad de almacenamiento mínima del 100-200 % de la generación solar máxima diaria para superar períodos de baja insolación de varios días y lograr una fracción renovable anual de más del 95 %. Para aplicaciones residenciales típicas, esto se traduce en aproximadamente 10-15 kWh de almacenamiento por kilovatio de capacidad solar, aunque los requisitos exactos dependen de los patrones climáticos locales y las características de carga.
¿Cómo previene la tecnología de conmutación inteligente la inestabilidad de la red en niveles altos de penetración?
Moderno controladores de conmutación inteligentes implementar algoritmos de respuesta de subciclo que detecten anomalías de la red en milisegundos y cambien los modos de funcionamiento antes de que las desviaciones de voltaje o frecuencia excedan los umbrales aceptables. Estos sistemas utilizan curvas de control de caída para proporcionar inercia virtual y respuesta de frecuencia que imita las características tradicionales del generador, lo que permite una operación estable de la red incluso con una generación síncrona mínima en línea.
¿Se pueden mejorar las instalaciones solares existentes para lograr mayores tasas de penetración fotovoltaica?
La mayoría de las instalaciones solares existentes se pueden actualizar mediante modernización. sistemas híbridos de inversores que agregan capacidad de flujo de energía bidireccional e integran el almacenamiento de batería con controles de complementariedad apropiados. Las principales limitaciones involucran la capacidad existente de los inversores, la clasificación de la infraestructura eléctrica y los términos del acuerdo de interconexión de servicios públicos. Una evaluación profesional normalmente identifica las actualizaciones necesarias y los costos de actualización estimados.
¿Qué requisitos de mantenimiento existen para los sistemas de control de complementariedad?
Mantenimiento anual para sistemas de control de complementariedad fotovoltaica incluye actualizaciones de firmware para controladores e inversores, pruebas de capacidad de la batería, imágenes térmicas de conexiones eléctricas y verificación de la calibración del sistema de protección. Las plataformas de software como servicio suelen proporcionar supervisión automatizada con capacidades de diagnóstico remoto que reducen la frecuencia del mantenimiento in situ entre un 60 % y un 70 % en comparación con los sistemas tradicionales.
¿Cómo se comportan los sistemas de complementariedad durante los cortes de red?
Correctamente configurado conmutación inteligente Los sistemas detectan la pérdida de la red en milisegundos y realizan una transición sin problemas al funcionamiento en isla utilizando baterías y generación solar. Las cargas críticas continúan funcionando sin interrupción, mientras que las cargas no esenciales pueden eliminarse para extender la duración del respaldo. Los sistemas con almacenamiento adecuado pueden mantener el funcionamiento en isla indefinidamente, limitados únicamente por la energía disponible y los requisitos de mantenimiento del equipo.
Conclusión
Lograr 0-100% Tasas de penetración fotovoltaica a través de sistemas complementarios representa un camino técnicamente maduro hacia un despliegue de energía renovable resiliente y económicamente optimizado. El éxito requiere la integración sistemática de tecnologías de generación, almacenamiento y control inteligente bajo un marco de optimización unificado. A medida que los costos de las baterías continúan disminuyendo y conmutación inteligente A medida que avanzan las capacidades, los niveles de penetración más altos se vuelven cada vez más accesibles en aplicaciones residenciales, comerciales y de servicios públicos. Las instalaciones que planifican nuevas instalaciones deben diseñarse teniendo en cuenta la futura expansión de la penetración, seleccionando componentes modulares y plataformas de control escalables que se adapten al crecimiento sin un reemplazo completo del sistema.
