Especificaciones del producto
| Nombre de la marca: | Volcán Eléctrico | Número de modelo: | VOL-WSRS80 9S | Tipo: | Motor sin marco |
| OD del estator: | 76.4mm | ID del estator: | 44.6mm | Ancho del diente | 7.2mm |
| Número de ranuras: | 9 | polacos: | 6 | Hilos múltiples: | 1pp/3pp |
| Fuerza: | 200W ~ 1000W | Velocidad: | 500~6000rpm | Cable: | 100% cobre |
| Clase de aislamiento: | F | Certificado: | / |
Descripción del Producto
Con experiencia en ofrecer motores completos, juegos de estator y rotor para los clientes.
Para disminuir el margen arancelario e impositivo de la importación, hacer posible el funcionamiento (ensamblaje) de la fábrica propia del cliente, la oferta de estator y rotor se vuelve cada vez más esencial hoy en día.
Un equipo experimentado de I+D y equipos y maquinarias avanzados existentes nos ayudan con OEM y ODM disponibles para diferentes requisitos de aplicaciones, como bombas, ventiladores, maquinaria agrícola, máquinas textiles y vehículos... etc.
Insistimos en que la calidad y la honestidad son lo primero. No dude en ponerse en contacto con nuestro equipo en info@volcanomotors.com para cualquier soporte técnico.
Mostrando múltiples hebras
construcción de motores
El motor de CC sin escobillas también tiene el mismo estator y rotor que el motor de CC común, pero cancela las escobillas. El estator utilizado por chapa de acero al silicio y el rotor fabricado por imán permanente. Pueden ser de 2 polos a 8 polos según lo desee. A diferencia del motor de CC con escobillas, la conmutación del motor BLDC se controla electrónicamente. Usaremos los sensores del pasillo para hacerlo. También puede utilizar el codificador magnético.
Presupuesto
| Número de modelo | WSRS80 9S |
| Diámetro exterior del estator | 76.4mm |
| Diámetro interior del estator | 44.6mm |
| Ancho de diente | 7.2mm |
| Número de ranuras | 9 |
| polacos | 6 polos |
| Multi-hebras | 1 persona o 3 personas |
| Fuerza | 200W ~ 1000W |
| Velocidad | 500~6000RPM |
Imágenes detalladas

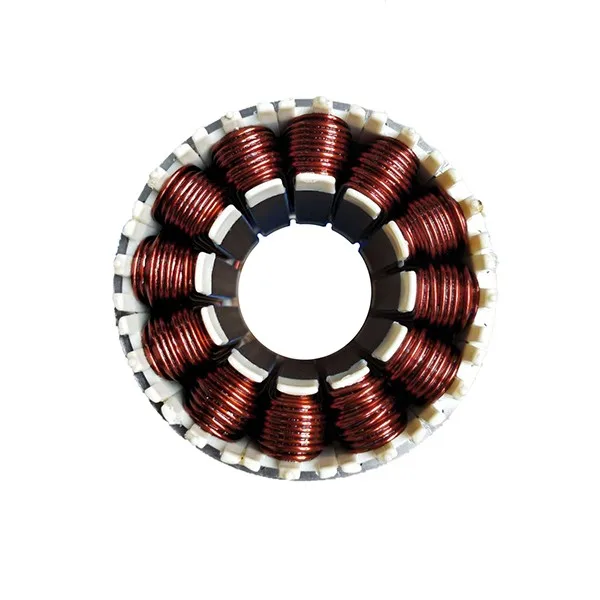

LA IMAGEN MUESTRA EL ESTATOR DIMENSIONAL
Lista de devanados de estator y rotor
| Tipo | Diámetro exterior del estator | Diámetro interior del estator | Ancho de diente | Número de ranuras | polacos | Multi-hebras | Fuerza | Velocidad |
| milímetros | milímetros | milímetros | páginas | w | rpm | |||
| VOL-WSRS120 | 119 | 80 | 10 | 12 | 8 o 10 | 1 o 2 o 4 | 375-2000 | 500-5000 |
| VOL-WSRS250 | 215.2 | 136.2 | 16 | 18 | 12 o 24 o 36 | 1 o 2 o 6 | 2000-60000 | 500-5000 |
| VOL-WSRS220 | 200 | 120.1 | 19 | 12 | 8 o 10 | 1 o 2 o 4 | 2000-30000 | 500-5000 |
| VOL-WSRS180 | 167.2 | 110 | 15 | 12 | 8 o 10 | 1 o 2 o 4 | 1000-15000 | 500-5000 |
| VOL-WSRS130 M | 122 | 80 | 12.5 | 12 | 8 o 10 | 1 o 2 o 4 | 375-3000 | 500-5000 |
| VOL-WSRS130 S | 122 | 80 | 11.5 | 12 | 8 o 10 | 1 o 2 o 4 | 375-3000 | 500-5000 |
| VOL-WSRS100 | 90 | 44.6 | 6.5 | 12 | 8 o 10 | 1 o 2 o 4 | 375-2000 | 500-6000 |
| VOL-WSRS80 9S | 76.4 | 44.6 | 7.2 | 9 | 6 | 1 o 3 | 200-1000 | 500-6000 |
| VOL-WSRS80 12S | 77 | 40.5 | 7.2 | 12 | 8 o 10 | 1 o 2 o 4 | 200-1000 | 500-5000 |
| VOL-WSRS-60 9S | 56.1 | 29.7 | 6 | 9 | 6 | 1 o 3 | 150-600 | 500-6000 |
| VOL-WSRS-60 12S | 57.8 | 30.5 | 5.5 | 12 | 8 o 10 | 1 o 2 o 4 | 150-600 | 500-5000 |
Ventajas de los motores DC con escobillas
- Reducir las corrientes parásitas
- Menor ruido
- Enfría el núcleo del estator
- Reduce la pérdida de histéresis
- Se puede lograr un mayor llenado de la bobina. Podemos controlar el 90% para Alto voltaje, mientras que el 80% para bajo voltaje.
- Varias herramientas de estampado disponibles para guardar el diseño inicial.
- Grandes ahorros de material en comparación con el estator de una pieza
- Varios grados de imán
- Mejores propiedades magnéticas, baja tasa de desmagnetización y alta consistencia magnética
- Imán de anillo multipolar: flujo magnético más estable y más fuerte para reducir el espacio del motor y mejorar el rendimiento y reducir el espaciador.
Experiencias diseñadas para bobinar estator y rotor.
Para motores de CC personalizados, comuníquese con nuestro técnico. Ordinario, tenemos que conocer la siguiente información para conseguir una propuesta profesional.:
- Cepillado o sin escobillas Preferencia del cliente
- Potencia de salida (W) Caballos de fuerza/vatios/par nominal a velocidad de carga completa
- Voltaje (V) es decir, 12v CC …….. 220v CA
- Velocidad del motor (RPM) Revoluciones por minuto del eje a plena carga Tensión
- Solicitud por ejemplo, tracción, aire acondicionado, etc.
- Deber La mayoría de los motores están clasificados como continuos. Sin embargo, algunas aplicaciones pueden utilizar motores diseñados para servicio intermitente.
- Configuración/Marco Nuestros productos cumplen con el estándar IEC, también podemos personalizar la brida y el eje según el dibujo del cliente.
- Función del controlador por ejemplo, avance/retroceso, velocidad variable, perfil de aceleración, etc.
