La propulsión solar directa está cambiando la forma en que los equipos impulsados por motor funcionan fuera de la red y en ubicaciones remotas. Por acoplamiento Módulos de motor EC directamente a paneles fotovoltaicos sin intermediación de baterías, los ingenieros y administradores de instalaciones obtienen una solución energéticamente eficiente y de bajo mantenimiento para aplicaciones específicas de alto valor. Esta guía examina qué casos de uso se alinean mejor con accionamiento solar directo arquitectura y como aplicaciones fotovoltaicas Benefíciese de la controlabilidad inherente y la eficiencia de carga parcial de la tecnología de motores EC.

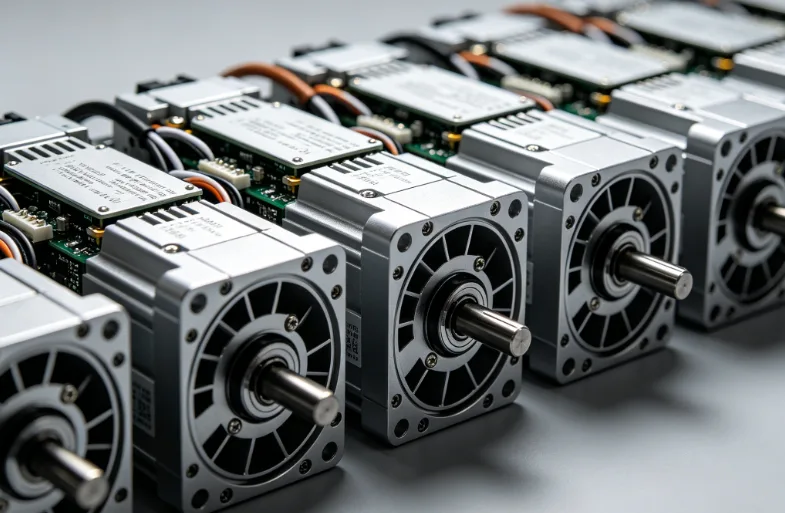

¿Qué es un módulo de motor EC?
Un módulo de motor CE integra un motor conmutado electrónicamente con su electrónica de accionamiento en una unidad compacta y estandarizada. A diferencia de los motores de CC con escobillas, los motores EC utilizan imanes permanentes en el rotor y conmutación electrónica controlada por un microprocesador. Este diseño ofrece varias ventajas críticas para las instalaciones con energía solar.:
- Alta eficiencia a carga parcial, manteniendo una eficiencia superior al 85% incluso a una velocidad nominal del 25%.
- Control de velocidad variable incorporado mediante señales de 0 a 10 V, PWM o Modbus.
- Amplia compatibilidad de entrada de CC, lo que permite la conexión directa a paneles solares fotovoltaicos.
- Reducción de la generación de calor, lo que reduce los requisitos de gabinete y enfriamiento.
La combinación de una alta eficiencia básica y una regulación electrónica de la velocidad hace Módulos de motor EC particularmente adecuado para sistemas de energía renovable donde cada vatio importa.
Cómo funciona la arquitectura solar de accionamiento directo
En un sistema de ventilación o bombeo solar convencional, las baterías almacenan energía generada por paneles fotovoltaicos y luego se descargan para alimentar un motor. A accionamiento solar directo El sistema elimina por completo el banco de baterías. El conjunto fotovoltaico se conecta directamente al motor y, cuando la irradiancia solar fluctúa, el controlador electrónico ajusta la velocidad del motor proporcionalmente a la potencia disponible.
Esta arquitectura introduce dos restricciones que definen las aplicaciones adecuadas. Primero, el motor debe tolerar el funcionamiento de velocidad variable en un amplio rango; los motores EC manejan esto con gracia. En segundo lugar, la aplicación debe adaptarse a la operación intermitente durante períodos de baja irradiancia sin consecuencias para la seguridad o el proceso. Las solicitudes que cumplen ambos criterios son candidatas ideales para aplicaciones fotovoltaicas con accionamiento solar directo.
Categorías de aplicaciones principales para módulos de motor EC solares de accionamiento directo
Riego Agrícola y Bombeo de Agua
El bombeo de agua representa la actividad más establecida. accionamiento solar directo categoría de aplicación. Bombas centrífugas sumergibles y de superficie accionadas por Módulos de motor EC extraer agua de pozos, ríos o embalses para el riego de cultivos. El riego durante las horas del día se alinea naturalmente con la generación solar máxima, lo que reduce la necesidad de sistemas de almacenamiento complejos.
Los controladores de riego solares modernos ajustan la velocidad de la bomba basándose en sensores de irradiancia en tiempo real, lo que garantiza un flujo constante bajo una capa de nubes variable. Los datos de campo de implementaciones agrícolas indican que los sistemas de transmisión directa pueden reducir los costos de bombeo entre un 40% y un 60% en comparación con las alternativas alimentadas por diésel en regiones ricas en sol, según la Agencia Internacional de Energías Renovables (IRENA).
Ventilación y circulación de aire.
La ventilación de invernaderos, la refrigeración de establos de ganado y los extractores de aire industriales se benefician significativamente de Módulos de motor EC solares de accionamiento directo . Estas aplicaciones se ejecutan principalmente durante las horas del día, cuando las temperaturas alcanzan su punto máximo, coincidiendo con la máxima disponibilidad solar. La capacidad de velocidad variable de los motores EC permite que la velocidad del ventilador escale tanto con la temperatura como con la energía solar disponible simultáneamente.
Los invernaderos del sur de Europa y Oriente Medio utilizan cada vez más sistemas de ventilación de accionamiento directo, en los que ventiladores de entre 0,5 y 2,2 kW se conectan a paneles solares de entre 1 y 3 kW sin baterías. La ausencia de almacenamiento en batería simplifica la instalación y elimina un punto de falla importante, que es fundamental en entornos agrícolas remotos.
Componentes HVAC mejorados con energía solar
Los subsistemas HVAC específicos, a saber, extractores de aire, compuertas economizadoras y sistemas de aire exterior dedicados (DOAS), operan como fuertes candidatos para aplicaciones fotovoltaicas con accionamiento solar directo. Cuando se integran en los sistemas de gestión de edificios, los módulos de motor EC pueden extraer energía suplementaria de los paneles solares montados en los edificios, lo que reduce el consumo de la red durante los períodos de máxima demanda.
Secado y procesamiento de granos agrícolas
Los ventiladores de secado de granos, los accionamientos de cintas transportadoras y los equipos de procesamiento a pequeña escala representan un segmento de aplicaciones emergente. Estos sistemas requieren un control preciso del flujo de aire y normalmente funcionan de 8 a 12 horas por día durante las temporadas de cosecha, condiciones que se alinean bien con accionamiento solar directo capacidad. Los módulos de motor EC en estas funciones pueden modular la velocidad del ventilador según el contenido de humedad del grano, optimizando el uso de energía y manteniendo la calidad del producto.
Comparación del módulo de motor EC frente al motor convencional para aplicaciones solares
La siguiente tabla compara los parámetros clave de rendimiento relevantes para el dimensionamiento y la implementación de la energía solar de impulsión directa.
| Parámetro | Módulo de motor CE | Motor de CA de polo sombreado | Motor de cepillo de CC |
|---|---|---|---|
| Máxima eficiencia | 90–93% | 30–50% | 75–82% |
| Eficiencia de carga parcial (50%) | 88–90% | 20–35% | 55–65% |
| Rango de velocidad variable | 10–100% | Fijo o limitado | 20–100% |
| Compatibilidad de entrada CC | Nativo | Requiere inversor | Nativo |
| Intervalo de mantenimiento | Más de 50.000 horas | 20.000–30.000 horas | 2000–5000 horas (cepillos) |
| Electrónica integrada | Sí | No | Limitado |
Como se ilustra arriba, Módulos de motor EC mantener una eficiencia significativamente mayor en todo el rango de carga parcial que caracteriza el funcionamiento de accionamiento solar directo bajo irradiancia fluctuante. Esta ventaja de eficiencia se traduce directamente en menores requisitos de paneles fotovoltaicos para una salida hidráulica o de flujo de aire equivalente.
Lista de verificación de idoneidad de la aplicación
No todas las aplicaciones impulsadas por motor califican para accionamiento solar directo despliegue. Utilice los siguientes criterios para evaluar el ajuste:
- Alineación temporal — ¿La aplicación funciona principalmente durante las horas del día?
- Tolerancia a la velocidad variable — ¿Puede el proceso aceptar variaciones de flujo o velocidad sin impacto en la calidad o la seguridad?
- Compatibilidad con rango de potencia — ¿El motor tiene una potencia nominal de entre 0,25 kW y 7,5 kW, lo que coincide con los tamaños típicos de paneles fotovoltaicos fuera de la red?
- Disponibilidad de irradiancia — ¿La ubicación recibe un mínimo de 4 a 5 horas pico de sol por día?
- Criticidad del proceso — ¿Puede la aplicación tolerar interrupciones programadas o provocadas por el clima sin causar daños o peligros?
Las solicitudes que cumplan al menos cuatro de estos cinco criterios representan fuertes candidatos para accionamiento solar directo implementación con Módulos de motor EC .
Consideraciones clave para el diseño de sistemas solares de propulsión directa
Dimensionamiento del conjunto fotovoltaico
El tamaño de la matriz para los sistemas de accionamiento directo difiere de los diseños con respaldo de batería. El controlador del motor debe gestionar una entrada de fuente de corriente en lugar de regular un bus de CC estable. Integradores de sistemas experimentados dimensionan el conjunto fotovoltaico a aproximadamente 1,2 a 1,4 veces la potencia nominal máxima del motor para tener en cuenta la reducción de temperatura y garantizar un par de arranque suficiente, especialmente para cargas centrífugas.
Especificaciones del controlador
Seleccionando el derecho Módulo de motor EC con controlador integrado requiere verificar que el rango de voltaje de entrada de CC coincida con el voltaje de funcionamiento del conjunto fotovoltaico. Las configuraciones comunes incluyen 24 VCC, 48 VCC y 325 VCC (para reutilización de conjuntos conectados a la red), cada una con distintas implicaciones de seguridad y cableado.
Arranque suave y protección contra sobrecorriente
Aunque los módulos de motor EC incluyen electrónica integrada, los sistemas de accionamiento directo se benefician de medidas de protección adicionales. La instalación de interruptores de desconexión del lado de CC, fusibles y supresores de sobretensiones TVS protege contra transitorios inducidos por rayos, particularmente relevante para instalaciones agrícolas al aire libre. Según el Laboratorio Nacional de Energía Renovable (NREL), los daños por rayos representan aproximadamente entre el 8% y el 12% de las fallas de los sistemas solares fuera de la red en entornos agrícolas abiertos.
Referencia de tamaño para aplicaciones comunes
| Solicitud | Rango de potencia del motor | Matriz fotovoltaica típica | Capacidad de riego/caudal |
|---|---|---|---|
| Bomba de riego (sumergible) | 0,75-3,0 kilovatios | 1,0–4,0 kWp | 5–20 m³/h a 50–100 m de altura |
| Bomba de superficie (riego por inundación) | 0,37-1,5 kilovatios | 0,5–2,0 kWp | 10–40 m³/h a 10–30 m de altura |
| Extractor de gases para invernadero | 0,25-1,1 kilovatios | 0,4-1,5 kWp | Flujo de aire de 2.000 a 10.000 m³/h |
| Abanico para establo de ganado | 0,5-2,2 kilovatios | 0,7–3,0 kWp | Flujo de aire de 5.000 a 20.000 m³/h |
| ventilador de secado de granos | 1,5–5,5 kilovatios | 2,0–7,5 kWp | 15.000–50.000 m³/h a 150–300 Pa |
Estos rangos reflejan instalaciones típicas; El tamaño real depende del recurso solar local, la altitud, la temperatura y las curvas de eficiencia del equipo específico. Consultar las hojas de datos del fabricante, como las disponibles en Eterno Maxx —asegura la Selección del módulo de motor EC coincide con precisión con los requisitos de la matriz y la aplicación.
Resumen de ventajas y limitaciones
| Ventaja | Limitación |
|---|---|
| Costo y mantenimiento de la batería eliminados | No funciona durante la oscuridad sin energía auxiliar |
| Mayor eficiencia a nivel del sistema sin pérdidas por ciclos de batería | Salida variable bajo irradiancia cambiante |
| Instalación simplificada con menos componentes | Requiere tolerancia de aplicación para velocidad variable. |
| Reducción del impacto ambiental por la eliminación de baterías. | El tamaño inicial del conjunto debe tener en cuenta la irradiancia en el peor de los casos |
| La longevidad del motor EC supera las 50.000 horas con un servicio mínimo | Mayor coste inicial del conjunto fotovoltaico para una producción diurna equivalente |
Conclusión
Accionamiento directo solar La arquitectura se combina más eficazmente con aplicaciones que funcionan durante el día, aceptan salida variable y requieren un funcionamiento continuo confiable en entornos remotos o fuera de la red. El riego agrícola, la ventilación de invernaderos y ganado, los componentes HVAC mejorados con energía solar y los equipos de procesamiento de granos representan las aplicaciones más adecuadas para Módulos de motor EC en aplicaciones fotovoltaicas . Al eliminar las baterías y aprovechar la eficiencia de carga parcial inherente del motor EC, estos sistemas ofrecen costos de ciclo de vida más bajos, una carga de mantenimiento reducida y una huella ambiental más pequeña. Los diseñadores de sistemas deben verificar la alineación temporal, la tolerancia del proceso para velocidad variable y el recurso solar local antes de especificar una configuración de transmisión directa.
Preguntas frecuentes
¿Pueden los módulos de motor EC funcionar con energía solar sin baterías?
Sí. Los módulos de motor EC aceptan entrada de CC directamente desde conjuntos fotovoltaicos. Un controlador compatible ajusta la velocidad del motor en proporción a la irradiancia disponible, lo que permite un funcionamiento sin batería para aplicaciones del tamaño adecuado.
¿Cuál es la principal ventaja de la propulsión solar directa sobre los sistemas solares con respaldo de batería?
La propulsión solar directa elimina los bancos de baterías, eliminando los costos asociados, el mantenimiento, el ciclo de reemplazo y las pérdidas de eficiencia del ciclo de carga y descarga. La eficiencia del sistema mejora aproximadamente entre un 15% y un 20% en el nivel general de conversión de energía.
¿Cómo maneja un módulo de motor EC la irradiación solar fluctuante?
El controlador electrónico monitorea continuamente el voltaje de entrada de CC y la corriente del conjunto fotovoltaico. Modula la velocidad del motor proporcionalmente, asegurando que el motor consuma solo la potencia disponible. Las cargas centrífugas, como bombas y ventiladores, reducen naturalmente la velocidad sin sufrir daños durante los períodos de baja irradiancia.
¿Qué tamaño de panel solar se necesita para alimentar un módulo de motor EC de 2 kW?
Un módulo de motor EC de 2 kW normalmente requiere un conjunto fotovoltaico de 2,5 a 3,0 kWp. Este sobredimensionamiento tiene en cuenta la reducción de temperatura, las pérdidas de cableado y garantiza un par de arranque suficiente para cargas centrífugas durante la irradiación máxima.
¿Qué aplicaciones NO son adecuadas para accionamiento solar directo con módulos de motor EC?
Las aplicaciones que requieren un funcionamiento ininterrumpido las 24 horas, un control preciso de velocidad constante o aquellas en las que la interrupción de la producción provoca riesgos de seguridad o daños al producto no son buenas candidatas. Los ejemplos incluyen almacenamiento en frío refrigerado, ventilación de grado médico y procesos de fabricación continuos.
