Especificações do produto
| Marca: | Vulcão Elétrico | Número do modelo: | VOL-WSRS180 | Tipo: | Motor CC sem escova |
| DE do estator: | 167.2mm | ID do estator: | 110mm | Largura do dente: | 15mm |
| Número de slots: | 12 | Poloneses: | 8 pólos ou 10 pólos | Multi fios: | 1pp, 2pp, 4pp |
| Poder: | 1000W~15000W | Velocidade: | 500~5000RPM | Arame: | Bobina 100% Cobre |
| Classe de isolamento: | Classe F | Certificação: | Marcação, UL, ROHS | Padrão: | IEC ou personalizado |
| Aplicativo: | motocicleta, equipamento automático, servo motor, robótica, equipamento para barcos e mar, design de motor sem escova | ||||
Descrição do produto
O design VOL-WSRS180 de 8 ou 10 pólos é mais compatível regularmente para aplicações de alta tensão e baixa velocidade. A bobina do estator está em configuração “estrela” ou estrela, com três fios de conexão e três fios do estator separados como saída.
Nosso designer-chefe australiano tem experiência em projetar motores há mais de 30 anos, requisitos de OEM ou requisitos de ODM, ambos bem-vindos aqui.
Sinta-se à vontade para entrar em contato com nossa equipe em info@volcanomotors.com para qualquer suporte técnico.

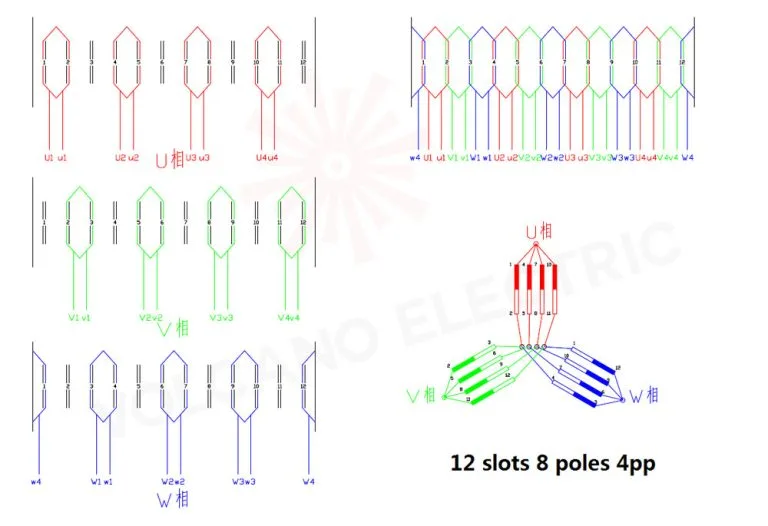

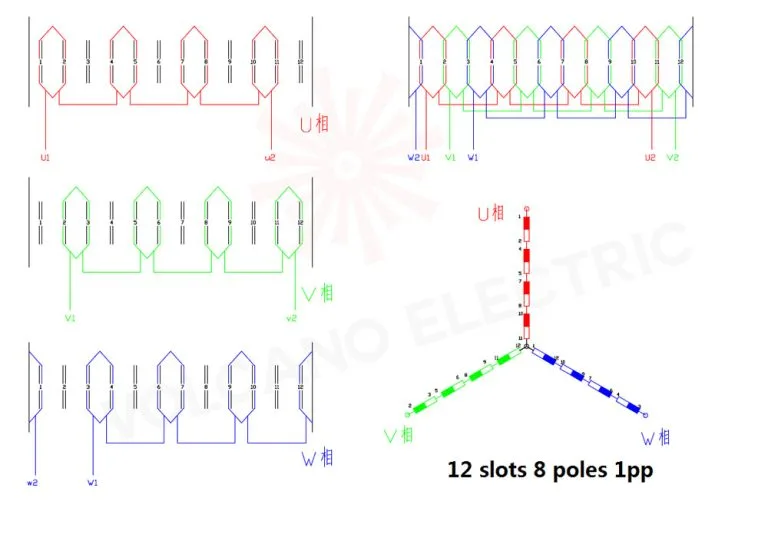

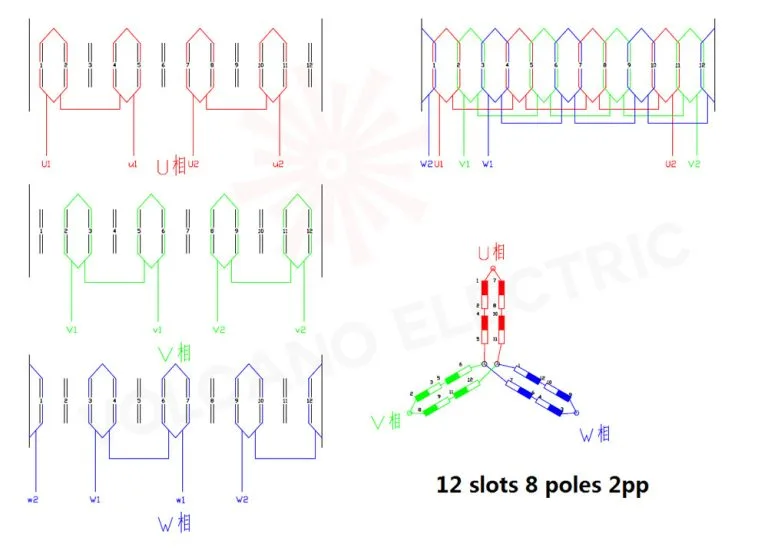

Exibição de vários fios
Construção de motores
O motor CC sem escova também possui o estator e o rotor iguais aos do motor CC comum, mas cancela as escovas. O estator utilizado em chapa de aço silício e o rotor fabricado em ímã permanente. Pode ser de 2 a 8 pólos como você desejar. Diferente do motor CC com escovas, a comutação do motor BLDC é controlada eletronicamente. Usaremos os sensores hall para fazer isso. Também pode usar o codificador magnético.
Especificações
| Número do modelo | WSRS180 |
| Diâmetro externo do estator | 167.2mm |
| Diâmetro interno do estator | 110mm |
| Largura do dente | 15mm |
| Número de slots | 12 |
| Poloneses | 8 pólos ou 10 pólos |
| Multifilamentos | 1pp ou 2pp ou 4pp |
| Poder | 1000W ~ 15000W |
| Velocidade | 500~5000RPM |
Imagens detalhadas
A IMAGEM MOSTRA O ESTATOR DIMENSIONAL
A IMAGEM MOSTRA O ROTOR DIMENSIONAL
Lista de estator e rotor de enrolamento
| Tipo | Diâmetro externo do estator | Diâmetro interno do estator | Largura do dente | Número de slots | Poloneses | Multifilamentos | Poder | Velocidade |
| milímetros | milímetros | milímetros | pp. | w | rpm | |||
| VOL-WSRS120 | 119 | 80 | 10 | 12 | 8 ou 10 | 1 ou 2 ou 4 | 375-2000 | 500-5000 |
| VOL-WSRS250 | 215.2 | 136.2 | 16 | 18 | 12 ou 24 ou 36 | 1 ou 2 ou 6 | 2000-60000 | 500-5000 |
| VOL-WSRS220 | 200 | 120.1 | 19 | 12 | 8 ou 10 | 1 ou 2 ou 4 | 2000-30000 | 500-5000 |
| VOL-WSRS180 | 167.2 | 110 | 15 | 12 | 8 ou 10 | 1 ou 2 ou 4 | 1000-15000 | 500-5000 |
| VOL-WSRS130M | 122 | 80 | 12.5 | 12 | 8 ou 10 | 1 ou 2 ou 4 | 375-3000 | 500-5000 |
| VOL-WSRS130 S | 122 | 80 | 11.5 | 12 | 8 ou 10 | 1 ou 2 ou 4 | 375-3000 | 500-5000 |
| VOL-WSRS100 | 90 | 44.6 | 6.5 | 12 | 8 ou 10 | 1 ou 2 ou 4 | 375-2000 | 500-6000 |
| VOL-WSRS80 9S | 76.4 | 44.6 | 7.2 | 9 | 6 | 1 ou 3 | 200-1000 | 500-6000 |
| VOL-WSRS80 12S | 77 | 40.5 | 7.2 | 12 | 8 ou 10 | 1 ou 2 ou 4 | 200-1000 | 500-5000 |
| VOL-WSRS-60 9S | 56.1 | 29.7 | 6 | 9 | 6 | 1 ou 3 | 150-600 | 500-6000 |
| VOL-WSRS-60 12S | 57.8 | 30.5 | 5.5 | 12 | 8 ou 10 | 1 ou 2 ou 4 | 150-600 | 500-5000 |
Vantagens dos motores DC escovados
- Reduzir a corrente parasita
- Menor ruído
- Resfria o núcleo do estator
- Reduz a perda de histerese
- Maior enchimento de bobina alcançável. Podemos controlar 90% para alta tensão, enquanto 80% para baixa tensão
- Várias ferramentas de estampagem disponíveis para salvar o design inicial
- Grande economia de material em comparação com um estator de peça única
- Vários tipos de ímã
- Melhores propriedades magnéticas, baixa taxa de desmagnetização e alta consistência magnética
- Ímã de anel multipólos: fluxo magnético mais estável e mais forte para diminuir o espaço do motor e melhorar o desempenho e diminuir o espaçador

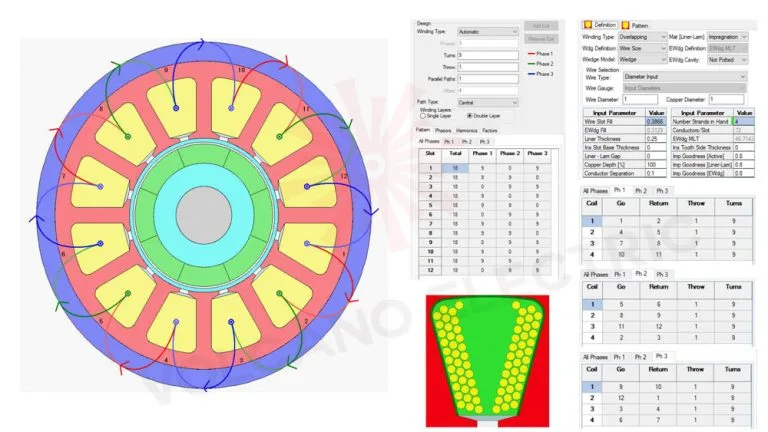

Experiências projetadas para enrolamento de estator e rotor
Para motores DC personalizados, entre em contato com nosso técnico. Normalmente, precisamos saber as seguintes informações para obter uma proposta profissional:
- Escovado ou sem escova Preferência do cliente
- Potência de saída (W) Potência/watts/torque avaliado em velocidade de carga total
- Tensão (V) ou seja, 12 V CC …… .. 220 V CA
- Velocidade do motor (RPM) Rotações por minuto do eixo em plena carga Tensão
- Aplicativo por exemplo, tração, ar condicionado, etc.
- Obrigação A maioria dos motores é classificada como contínua. Algumas aplicações, entretanto, podem usar motores projetados para serviço intermitente
- Configuração/Quadro Nossos produtos estão de acordo com o padrão IEC, também podemos personalizar o flange e o eixo de acordo com o desenho do cliente
- Função do controlador por exemplo, avanço/reverso, velocidade variável, perfil de aceleração, etc.
