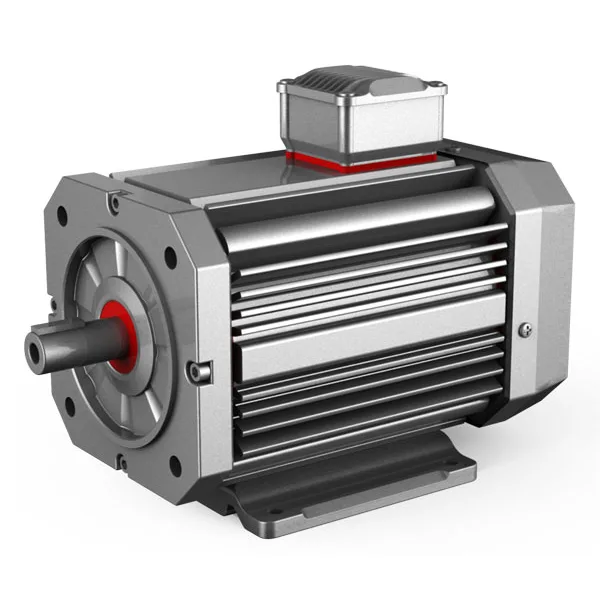

Especificações do produto
| Marca: | Vulcão Elétrico | Número do modelo: | CEI 1.5-100 | Tipo: | Motores IEC |
| Potência de saída: | 2 CV (1500 W) | Tensão: | 180 VCC, 230/460 V/220/380 CA estão disponíveis | Faixa de velocidade: | 1800 rpm |
| Controlador: | Personalizado, opcional | Freio: | Opcional | Classe de isolamento: | Classe F/H |
| Gabinete: | IP44 / IP54 / IP56, IP65, IP66, IPW56, IPW65 ou IPW66 | Poloneses: | 2P, 4P, 6P, 8P… | Arame: | 100% cobre |
| Habitação: | Moldura de alumínio | Eficiência: | Classes de eficiência IE2, IE3 ou IE4 | Material: | Ímãs de neodímio |
| Obrigação: | S1 (contínuo) | Local de Origem: | Zhejiang, China (continente) | Padrão: | Padrão IEC/NEMA |
| Aplicativo: | Compressores, transportadores, sopradores, ventiladores, irrigação, bombas, trocadores de calor, guindastes e guinchos, impressão, extrusoras, etc. | ||||
Descrição do produto
Quatro características principais dos motores Volcano Electric IEC incluem eficiência, confiabilidade, uso de tecnologia de ponta e opções de personalização praticamente ilimitadas.
O conteúdo de cobre nos enrolamentos determina os requisitos de potência do motor. Encontrar o equilíbrio certo é crucial para criar um motor que maximize o torque sem exigir enorme potência. O caminho do fluxo magnético orienta todo o campo magnético dentro dos canais disponíveis, minimizando perdas. Um motor que produz alta potência, mas apresenta altas perdas, é prejudicial à aplicação. A compreensão do projeto completo do motor permite que os engenheiros da Volcano Electric incluam o máximo de potência possível no menor pacote de motor possível.
A Volcano Electric projeta motores CC sem escovas para maximizar a saída de torque e minimizar o diâmetro e o comprimento. Os ímãs de neodímio de alta energia fornecem a base para a densidade de torque desta série de motores. Os enrolamentos de alta capacidade aumentam a densidade de corrente e a intensidade eletromagnética, minimizando o aquecimento Joule. O design avançado do entreferro requer menos potência para atingir uma saída de alto torque, permitindo que o motor opere com alta eficiência.
ALGUNS MOTORES IEC Métricos
| Poder kW/HP |
Velocidade RPM |
Tensão* CC |
Carregar Amplificadores |
Estrutura IEC |
| 0.25/1/3 | 1800 | 180 | 1.7 | 71 |
| 0.7/1/2 | 3000 | 180 | 2.5 | 71 |
| 0.7/1/2 | 1800 | 180 | 2.5 | 71 |
| 0.55/3/4 | 3000 | 180 | 3.6 | 71 |
| 0.55/3/4 | 1800 | 180 | 3.5 | 80 |
| 0.75/1 | 3000 | 180 | 4.9 | 80 |
| 0.75/1 | 1800 | 180 | 4.6 | 80 |
| 1.1/1.5 | 3000 | 180 | 7.1 | 80 |
| 1.1/1.5 | 1800 | 180 | 7 | 80 |
| 1.1/1.5 | 1800 | 180 | 7.5 | 90L |
| 1.5/2 | 3000 | 180 | 10 | 90L |
| 1.5/2 | 1800 | 180 | 9.5 | 90L |
| 2.2/3 | 3000 | 180 | 16 | 90L |
| 2.2/3 | 1800 | 180 | 14 | 112M |
Tensão*:Esses motores IEC também estão disponíveis para condição CA, por favor notifique sua tensão disponível com antecedência
ESPECIFICAÇÕES DA ESTRUTURA DO MOTOR IEC
| ESPECIFICAÇÕES DA ESTRUTURA DO MOTOR IEC | |||||
| Quadro | Potência nominal | H | A | B | L |
| 71 | 370w-1.5kw | 71 | 112 | 90 | 250-270 |
| 80 | 370W-2.2KW | 80 | 125 | 100 | 275-300 |
| 90 | 370W-3KW | 90 | 140 | 125 | 335-350 |
| 100 | 370W-4.5KW | 100 | 160 | 140 | 365-400 |
| 112 | 370W-5.5KW | 112 | 190 | 140 | 395-420 |
ESPECIFICAÇÕES DA ESTRUTURA DO MOTOR NEMA
| ESPECIFICAÇÕES DA ESTRUTURA DO MOTOR NEMA | |||||
| Quadro | Potência nominal | H | A | B | L |
| 143T | 370w-1.5kw | 3.5 | 2.7 | 2 | 12.5 |
| 145T | 370W-2.2KW | 3.5 | 2.7 | 2.5 | 13.5 |
| 182T | 370W-3KW | 4.5 | 3.7 | 2.25 | 15.3 |
| 184T | 370W-4.5KW | 4.5 | 3.7 | 2.75 | 16 |
| 213T | 370W-5.5KW | 5.25 | 4.2 | 2.75 | 19 |
Motores Personalizados
Além dos motores padrão IEC, a Volcano Electric pode oferecer motores customizados e soluções abrangentes de fornecedores para todo o seu sistema, entre em contato com nosso técnico, comum, precisamos saber as seguintes informações para obter uma proposta profissional:
- Escovado ou sem escova: Preferência do cliente
- Potência de saída (W): Potência/watts/torque avaliado em velocidade de carga total
- Tensão (V): ou seja, 12 V CC …… .. 450 V CA
- Velocidade do motor (RPM): Rotações por minuto do eixo em plena carga Tensão
- Aplicativo: por exemplo, tração, ar condicionado, etc.
- Obrigação: A maioria dos motores é classificada como contínua. Algumas aplicações, entretanto, podem usar motores projetados para serviço intermitente
- Configuração/Quadro: Nossos produtos estão de acordo com o padrão IEC, também podemos personalizar o flange e o eixo de acordo com o desenho do cliente
- Função do controlador: por exemplo, avanço/reverso, velocidade variável, perfil de aceleração, etc.
