O acionamento direto solar está remodelando a forma como os equipamentos motorizados operam fora da rede e em locais remotos. Por acoplamento Módulos de motor EC diretamente para painéis fotovoltaicos sem intermediação de bateria, engenheiros e gerentes de instalações obtêm uma solução energeticamente eficiente e de baixa manutenção para aplicações específicas de alto valor. Este guia examina quais casos de uso se alinham melhor com acionamento solar direto arquitetura e como aplicações fotovoltaicas beneficie-se da controlabilidade e eficiência de carga parcial inerentes à tecnologia de motores EC.
O que é um módulo de motor EC?

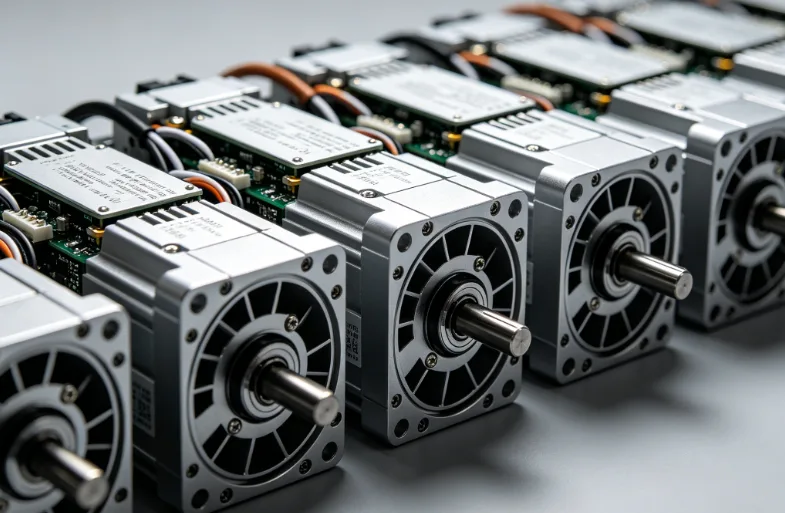

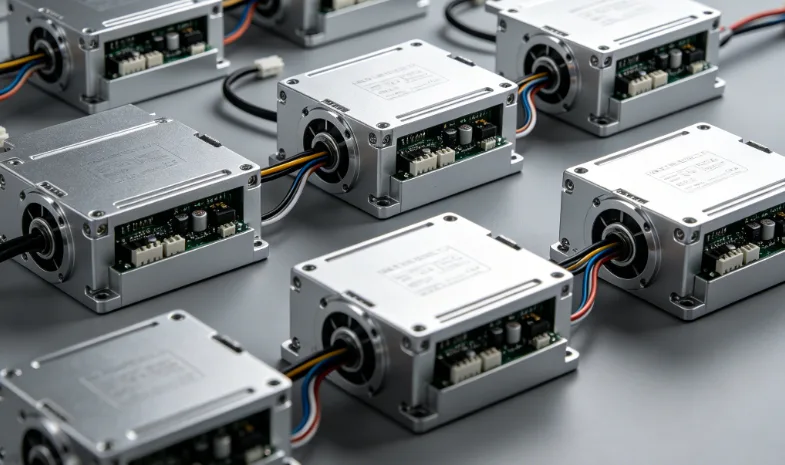

Um Módulo de motor CE integra um motor comutado eletronicamente com sua eletrônica de acionamento em uma unidade compacta e padronizada. Ao contrário dos motores CC com escovas, os motores EC utilizam ímãs permanentes no rotor e comutação eletrônica controlada por um microprocessador. Este design oferece diversas vantagens essenciais para configurações movidas a energia solar:
- Alta eficiência em carga parcial, mantendo eficiência acima de 85% mesmo a 25% da velocidade nominal.
- Controle de velocidade variável integrado via sinais de 0–10 V, PWM ou Modbus.
- Ampla compatibilidade de entrada CC, permitindo conexão direta a painéis solares fotovoltaicos.
- Geração de calor reduzida, diminuindo os requisitos de gabinete e resfriamento.
A combinação de alta eficiência básica e regulação eletrônica de velocidade torna Módulos de motor EC particularmente adequado para sistemas de energia renovável onde cada watt é importante.
Como funciona a arquitetura Solar Direct-Drive
Em um sistema convencional de bombeamento solar ou ventilação, as baterias armazenam energia gerada por painéis fotovoltaicos e depois são descarregadas para alimentar um motor. UM acionamento solar direto sistema elimina totalmente o banco de baterias. O conjunto fotovoltaico se conecta diretamente ao acionamento do motor e, quando a irradiância solar flutua, o controlador eletrônico ajusta a velocidade do motor proporcionalmente à potência disponível.
Esta arquitetura introduz duas restrições que definem aplicações adequadas. Primeiro, o motor deve tolerar operação com velocidade variável em uma ampla faixa – os motores EC lidam com isso com elegância. Em segundo lugar, a aplicação deve acomodar operação intermitente durante períodos de baixa irradiância, sem consequências para a segurança ou para o processo. As candidaturas que cumpram ambos os critérios são candidatas ideais para aplicações fotovoltaicas com acionamento solar direto.
Categorias de aplicação primária para módulos de motor EC de acionamento solar direto
Irrigação Agrícola e Bombeamento de Água
O bombeamento de água representa o mais estabelecido acionamento solar direto categoria de aplicação. Bombas centrífugas submersíveis e de superfície acionadas por Módulos de motor EC tirar água de poços, rios ou reservatórios para irrigação de plantações. A irrigação durante o dia alinha-se naturalmente com o pico de geração solar, reduzindo a necessidade de sistemas de armazenamento complexos.
Os modernos controladores de irrigação solar ajustam a velocidade da bomba com base em sensores de irradiância em tempo real, garantindo um fluxo consistente sob diferentes coberturas de nuvens. Dados de campo de implantações agrícolas indicam que os sistemas de acionamento direto podem reduzir os custos de bombeamento em 40-60% em comparação com alternativas movidas a diesel em regiões ricas em sol, de acordo com a Agência Internacional de Energia Renovável (IRENA).
Ventilação e Circulação de Ar
A ventilação de estufas, o resfriamento de estábulos de gado e os exaustores industriais se beneficiam significativamente módulos de motor EC de acionamento solar direto . Essas aplicações são executadas principalmente durante o dia, quando as temperaturas atingem o pico, coincidindo com o pico da disponibilidade solar. A capacidade de velocidade variável dos motores EC permite que a velocidade do ventilador seja ajustada simultaneamente com a temperatura e a energia solar disponível.
As estufas no sul da Europa e no Médio Oriente utilizam cada vez mais sistemas de ventilação de acionamento direto, onde ventiladores de 0,5–2,2 kW se ligam a painéis solares de 1–3 kW sem baterias. A ausência de armazenamento por bateria simplifica a instalação e elimina um ponto de falha significativo, que é crítico em ambientes agrícolas remotos.
Componentes HVAC com energia solar
Subsistemas específicos de HVAC – nomeadamente exaustores, amortecedores economizadores e sistemas de ar externo dedicados (DOAS) – operam como fortes candidatos para aplicações fotovoltaicas com acionamento solar direto. Quando integrados em sistemas de gerenciamento predial, os módulos de motor EC podem extrair energia suplementar de painéis solares montados em edifícios, reduzindo o consumo da rede durante períodos de pico de demanda.
Secagem e Processamento de Grãos Agrícolas
Ventiladores de secagem de grãos, transportadores e equipamentos de processamento em pequena escala representam um segmento de aplicação emergente. Esses sistemas exigem controle preciso do fluxo de ar e normalmente operam de 8 a 12 horas por dia durante as épocas de colheita – condições que se alinham bem com acionamento solar direto capacidade. Os módulos de motor EC nessas funções podem modular a velocidade do ventilador com base no teor de umidade dos grãos, otimizando o uso de energia e mantendo a qualidade do produto.
Comparação entre módulo de motor EC e motor convencional para aplicações solares
A tabela a seguir compara os principais parâmetros de desempenho relevantes para o dimensionamento e implantação do acionamento solar direto.
| Parâmetro | Módulo de motor CE | Motor CA de pólo sombreado | Motor de escova CC |
|---|---|---|---|
| Eficiência máxima | 90–93% | 30–50% | 75–82% |
| Eficiência em carga parcial (50%) | 88–90% | 20–35% | 55–65% |
| Faixa de velocidade variável | 10–100% | Fixo ou limitado | 20–100% |
| Compatibilidade de entrada DC | Nativo | Requer inversor | Nativo |
| Intervalo de manutenção | Mais de 50.000 horas | 20.000–30.000 horas | 2.000–5.000 horas (pincéis) |
| Eletrônica Integrada | Sim | Não | Limitado |
Como ilustrado acima, Módulos de motor EC mantêm uma eficiência significativamente maior em toda a faixa de carga parcial que caracteriza a operação de acionamento solar direto sob irradiância flutuante. Essa vantagem de eficiência se traduz diretamente em requisitos menores de painéis fotovoltaicos para produção hidráulica ou de fluxo de ar equivalente.
Lista de verificação de adequação do aplicativo
Nem toda aplicação motorizada se qualifica para acionamento solar direto Implantação. Use os seguintes critérios para avaliar o ajuste:
- Alinhamento temporal — O aplicativo funciona principalmente durante o dia?
- Tolerância para velocidade variável — O processo pode aceitar variações de fluxo ou velocidade sem impacto na qualidade ou na segurança?
- Compatibilidade de faixa de potência — O motor tem capacidade nominal entre 0,25 kW e 7,5 kW, correspondendo aos tamanhos típicos de painéis fotovoltaicos fora da rede?
- Disponibilidade de irradiação — O local recebe um mínimo de 4 a 5 horas de pico de sol por dia?
- Criticidade do processo — A aplicação pode tolerar interrupções programadas ou causadas pelo clima sem causar danos ou perigos?
As candidaturas que satisfaçam pelo menos quatro destes cinco critérios representam fortes candidatos para acionamento solar direto implementação com Módulos de motor EC .
Principais considerações para o projeto do sistema de acionamento solar direto
Dimensionamento de matriz fotovoltaica
O dimensionamento da matriz para sistemas de acionamento direto difere dos designs com buffer de bateria. O controlador do motor deve gerenciar uma entrada de fonte de corrente em vez de regular um barramento CC estável. Integradores de sistemas experientes dimensionam o conjunto fotovoltaico em aproximadamente 1,2–1,4 vezes a potência nominal máxima do motor para levar em conta a redução da temperatura e garantir torque de partida suficiente, especialmente para cargas centrífugas.
Especificações do controlador
Selecionando o certo Módulo de motor EC com controlador integrado requer a verificação da faixa de tensão de entrada CC que corresponde à tensão operacional do painel fotovoltaico. As configurações comuns incluem 24 VCC, 48 VCC e 325 VCC (para reutilização de matriz ligada à rede), cada uma com implicações distintas de fiação e segurança.
Proteção contra partida suave e sobrecorrente
Embora os módulos de motor EC incluam componentes eletrônicos integrados, os sistemas de acionamento direto se beneficiam de medidas de proteção adicionais. A instalação de chaves seccionadoras no lado CC, fusíveis e supressores de surto TVS protege contra transientes induzidos por raios – particularmente relevante para instalações agrícolas externas. De acordo com o Laboratório Nacional de Energia Renovável (NREL), os danos provocados por raios são responsáveis por aproximadamente 8–12% das falhas do sistema solar fora da rede em ambientes agrícolas abertos.
Referência de dimensionamento para aplicações comuns
| Aplicativo | Faixa de potência do motor | Matriz fotovoltaica típica | Capacidade de irrigação/fluxo |
|---|---|---|---|
| Bomba de irrigação (submersível) | 0,75–3,0 kW | 1,0–4,0 kWp | 5–20 m³/h a 50–100 m de queda |
| Bomba de superfície (irrigação por inundação) | 0,37–1,5 kW | 0,5–2,0 kWp | 10–40 m³/h a 10–30 m de queda |
| Exaustor de estufa | 0,25–1,1 kW | 0,4–1,5 kWp | Fluxo de ar de 2.000–10.000 m³/h |
| Ventilador de celeiro | 0,5–2,2 kW | 0,7–3,0 kWp | Fluxo de ar de 5.000–20.000 m³/h |
| Ventilador de secagem de grãos | 1,5–5,5 kW | 2,0–7,5 kWp | 15.000–50.000 m³/h a 150–300 Pa |
Estas faixas refletem instalações típicas; o dimensionamento real depende do recurso solar local, altitude, temperatura e curvas específicas de eficiência do equipamento. Consultar planilhas de dados do fabricante - como aquelas disponíveis em Eterno Maxx —garante o Seleção do módulo do motor EC corresponde precisamente aos requisitos do array e da aplicação.
Resumo de vantagens e limitações
| Vantagem | Limitação |
|---|---|
| Custo e manutenção eliminados da bateria | Nenhuma operação durante a escuridão sem energia auxiliar |
| Maior eficiência no nível do sistema sem perdas durante o ciclo da bateria | Saída variável sob mudança de irradiância |
| Instalação simplificada com menos componentes | Requer tolerância de aplicação para velocidade variável |
| Impacto ambiental reduzido devido ao descarte de baterias | O dimensionamento inicial da matriz deve levar em conta a irradiância do pior caso |
| A longevidade do motor EC excede 50.000 horas com manutenção mínima | Maior custo inicial do painel fotovoltaico para produção diurna equivalente |
Conclusão
Acionamento solar direto A arquitetura combina de forma mais eficaz com aplicações que operam durante o dia, aceitam saída variável e exigem operação contínua confiável em ambientes remotos ou fora da rede. Irrigação agrícola, ventilação de estufas e pecuária, componentes HVAC com energia solar e equipamentos de processamento de grãos representam as aplicações mais adequadas para Módulos de motor EC em aplicações fotovoltaicas . Ao eliminar as baterias e aproveitar a eficiência de carga parcial inerente do motor EC, esses sistemas proporcionam menores custos de ciclo de vida, menor carga de manutenção e menor impacto ambiental. Os projetistas de sistemas devem verificar o alinhamento temporal, a tolerância do processo para velocidade variável e o recurso solar local antes de especificar uma configuração de acionamento direto.
Perguntas frequentes
Os módulos de motor EC podem funcionar com energia solar sem baterias?
Sim. Os módulos de motor EC aceitam entrada CC diretamente de painéis fotovoltaicos. Um controlador compatível ajusta a velocidade do motor proporcionalmente à irradiância disponível, permitindo operação sem bateria para aplicações de tamanho adequado.
Qual é a principal vantagem do acionamento solar direto em relação aos sistemas solares com bateria reservada?
O acionamento direto solar elimina bancos de baterias, eliminando o custo associado, manutenção, ciclo de substituição e perdas de eficiência do ciclo de carga-descarga. A eficiência do sistema melhora aproximadamente 15–20% no nível geral de conversão de energia.
Como um módulo de motor EC lida com a flutuação da irradiância solar?
O controlador eletrônico monitora continuamente a tensão e a corrente de entrada CC do conjunto fotovoltaico. Ele modula a velocidade do motor proporcionalmente, garantindo que o motor consuma apenas a potência disponível. Cargas centrífugas como bombas e ventiladores reduzem naturalmente a velocidade sem causar danos durante períodos de baixa irradiância.
Qual é o tamanho do painel solar necessário para alimentar um módulo de motor EC de 2 kW?
Um módulo de motor EC de 2 kW normalmente requer um conjunto fotovoltaico de 2,5–3,0 kWp. Esse superdimensionamento é responsável pela redução da temperatura, perdas na fiação e pela garantia de torque de partida suficiente para cargas centrífugas durante o pico de irradiância.
Quais aplicações NÃO são adequadas para acionamento solar direto com módulos de motor EC?
Aplicações que exigem operação ininterrupta 24 horas por dia, controle preciso de velocidade constante ou aquelas em que a interrupção da produção causa riscos à segurança ou danos ao produto são boas candidatas. Os exemplos incluem armazenamento refrigerado, ventilação de nível médico e processos de fabricação contínuos.
