Технические характеристики продукта
| Название бренда: | Вулкан Электрический | Номер модели: | VOL-WSRS180 | Тип: | Бесщеточный двигатель постоянного тока |
| ОД статора: | 167.2mm | Идентификатор статора: | 110mm | Ширина зуба: | 15mm |
| Количество слотов: | 12 | поляки: | 8 полюсов или 10 полюсов | Многопрядные: | 1пп, 2пп, 4пп |
| Власть: | 1000 Вт~15000 Вт | Скорость: | 500~5000 об/мин | Проволока: | 100% медная катушка |
| Класс изоляции: | Класс F | Сертификация: | CE, UL, ROHS | Стандартный: | МЭК или на заказ |
| Приложение: | мотоцикл, автоматика, серводвигатель, робототехника, лодочное и морское оборудование, конструкция бесщеточного двигателя | ||||
Описание продукта
VOL-WSRS180, 8-полюсная или 10-полюсная конструкция наиболее подходит для регулярного применения в высоковольтных и низкоскоростных приложениях. Обмотка статора имеет конфигурацию «звезда» или конфигурацию «звезда» с тремя соединительными проводами и тремя отдельными проводами статора в качестве вывода.
Наш главный дизайнер из Австралии имеет опыт проектирования двигателей более 30 лет. Здесь приветствуются требования OEM и ODM.
Не стесняйтесь обращаться к нашей команде по адресу info@volcanomotors.com для получения любой технической поддержки.

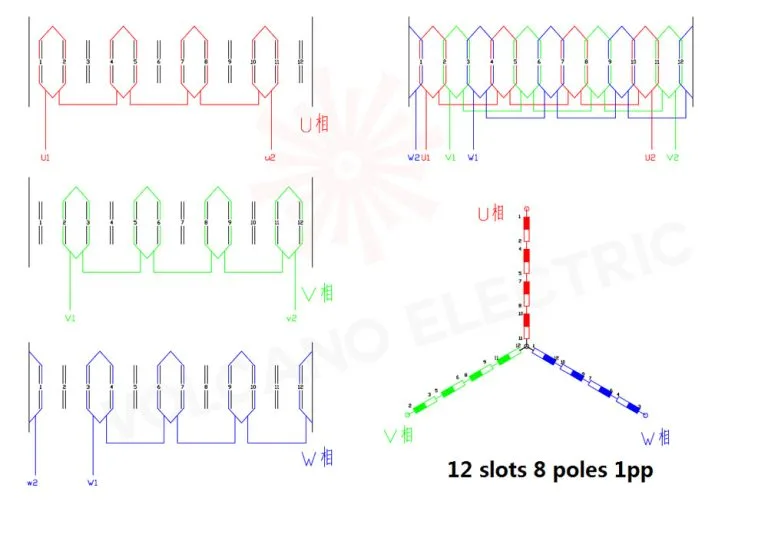

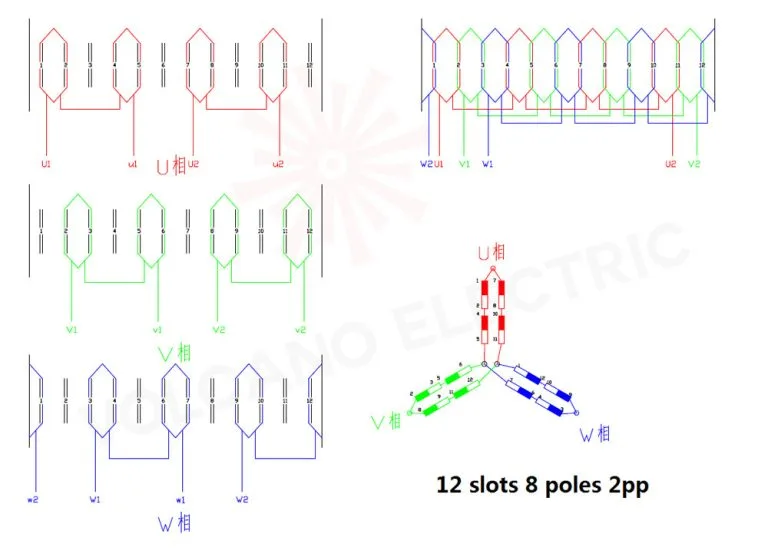

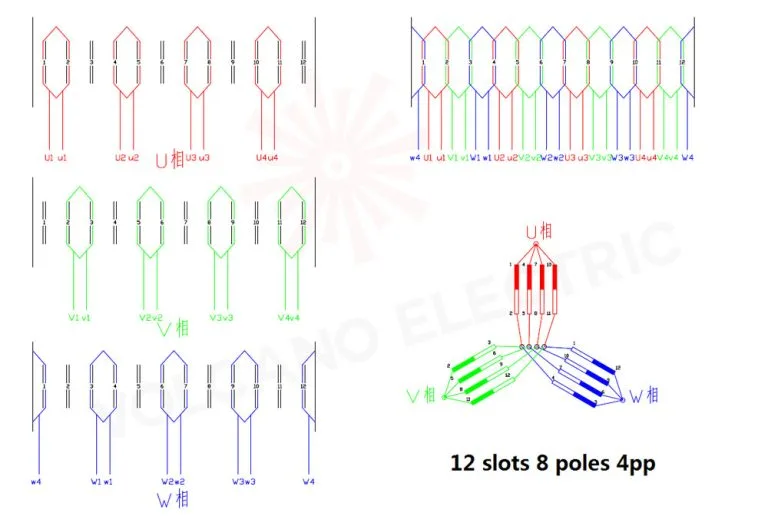

Показ нескольких прядей

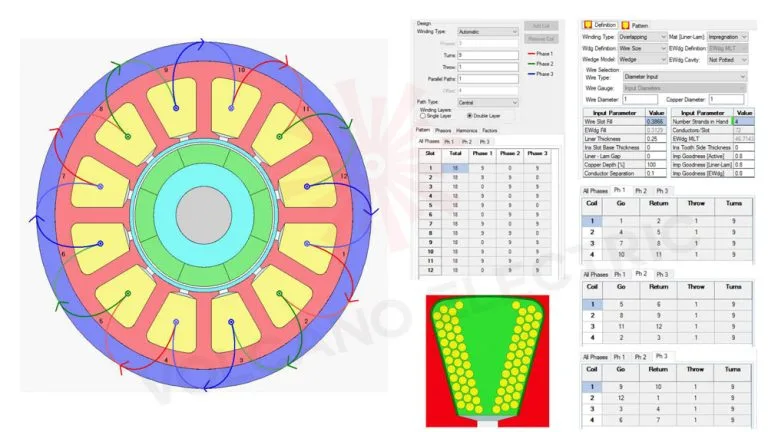

Моторостроение
Бесщеточный двигатель постоянного тока также имеет статор и ротор, такие же, как и обычный двигатель постоянного тока, но у него отсутствуют щетки. Статор изготовлен из кремниевого стального листа, а ротор изготовлен из постоянного магнита. По вашему желанию может быть от 2 до 8 полюсов. В отличие от щеточного двигателя постоянного тока, коммутация двигателя BLDC контролируется электроникой. Для этого мы воспользуемся датчиками Холла. Также можно использовать магнитный энкодер.
Технические характеристики
| Номер модели | WSRS180 |
| Внешний диаметр статора | 167.2mm |
| Внутренний диаметр статора | 110mm |
| Ширина зуба | 15mm |
| Количество слотов | 12 |
| поляки | 8 полюсов или 10 полюсов |
| Многопрядные | 1 стр., 2 стр. или 4 стр. |
| Власть | 1000 Вт ~ 15 000 Вт |
| Скорость | 500~5000 об/мин |
Детальные изображения

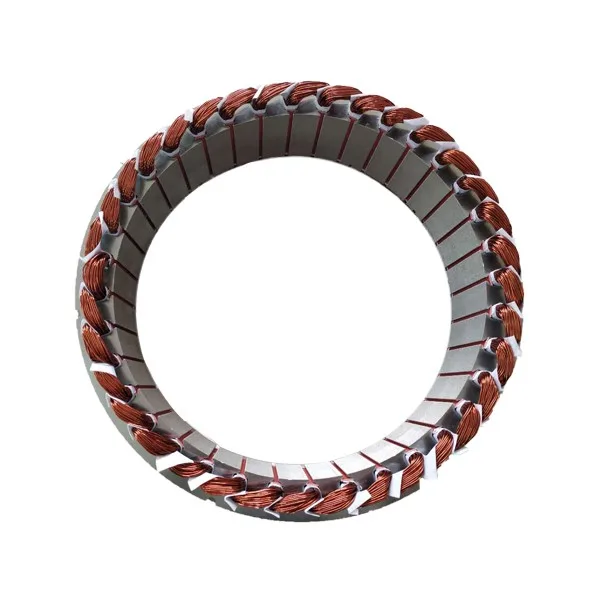

НА ИЗОБРАЖЕНИИ ПОКАЗАН РАЗМЕРНЫЙ СТАТОР.
НА ИЗОБРАЖЕНИИ ПОКАЗАН РАЗМЕРНЫЙ РОТОР.
Список обмоток статора и ротора
| Тип | Внешний диаметр статора | Внутренний диаметр статора | Ширина зуба | Количество слотов | поляки | Многопрядные | Власть | Скорость |
| мм | мм | мм | пп | w | об/мин | |||
| VOL-WSRS120 | 119 | 80 | 10 | 12 | 8 или 10 | 1 или 2 или 4 | 375-2000 | 500-5000 |
| VOL-WSRS250 | 215.2 | 136.2 | 16 | 18 | 12 или 24 или 36 | 1 или 2 или 6 | 2000-60000 | 500-5000 |
| VOL-WSRS220 | 200 | 120.1 | 19 | 12 | 8 или 10 | 1 или 2 или 4 | 2000-30000 | 500-5000 |
| VOL-WSRS180 | 167.2 | 110 | 15 | 12 | 8 или 10 | 1 или 2 или 4 | 1000-15000 | 500-5000 |
| ВОЛ-WSRS130 М | 122 | 80 | 12.5 | 12 | 8 или 10 | 1 или 2 или 4 | 375-3000 | 500-5000 |
| ВОЛ-WSRS130 С | 122 | 80 | 11.5 | 12 | 8 или 10 | 1 или 2 или 4 | 375-3000 | 500-5000 |
| VOL-WSRS100 | 90 | 44.6 | 6.5 | 12 | 8 или 10 | 1 или 2 или 4 | 375-2000 | 500-6000 |
| ВОЛ-WSRS80 9S | 76.4 | 44.6 | 7.2 | 9 | 6 | 1 или 3 | 200-1000 | 500-6000 |
| ВОЛ-WSRS80 12S | 77 | 40.5 | 7.2 | 12 | 8 или 10 | 1 или 2 или 4 | 200-1000 | 500-5000 |
| ВОЛ-ВРСС-60 9С | 56.1 | 29.7 | 6 | 9 | 6 | 1 или 3 | 150-600 | 500-6000 |
| ВОЛ-WSRS-60 12С | 57.8 | 30.5 | 5.5 | 12 | 8 или 10 | 1 или 2 или 4 | 150-600 | 500-5000 |
Преимущества коллекторных двигателей постоянного тока
- Уменьшить вихревой ток
- Низкий уровень шума
- Охлаждает сердечник статора
- Уменьшает потери на гистерезис
- Достижимо более высокое заполнение змеевика. Мы можем контролировать 90% высокого напряжения и 80% низкого напряжения.
- Доступны различные инструменты для штамповки, позволяющие сохранить первоначальный дизайн.
- Большая экономия материала по сравнению с цельным статором
- Различные сорта магнита
- Лучшие магнитные свойства, низкая скорость размагничивания и высокая магнитная консистенция.
- Многополюсный кольцевой магнит: более стабильный и сильный магнитный поток для уменьшения пространства двигателя, повышения производительности и уменьшения проставки.
Разработан опыт для обмотки статора и ротора
Для заказа двигателей постоянного тока по индивидуальному заказу свяжитесь с нашим техническим специалистом. Обычно нам необходимо знать следующую информацию, чтобы получить профессиональное предложение.:
- Матовый или бесщеточный Предпочтения клиента
- Выходная мощность (Вт) Мощность/ватты/крутящий момент при полной нагрузке
- Напряжение (В) т.е. 12 В постоянного тока …….. 220 В переменного тока
- Скорость двигателя (об/мин) Обороты вала в минуту при полной нагрузке Напряжение
- Приложение например, тяга, кондиционер и т. д.
- Долг Большинство двигателей рассчитаны на непрерывную работу. Однако в некоторых приложениях могут использоваться двигатели, предназначенные для повторно-кратковременного режима работы.
- Конфигурация/Рамка Наша продукция соответствует стандарту IEC, мы также можем изготовить фланец и вал по чертежу клиента.
- Функция контроллера например, вперед/назад, переменная скорость, профиль ускорения и т. д.
