Технические характеристики продукта
| Название бренда: | Вулкан Электрический | Номер модели: | HSEPM22H65-102N15-S05 | Тип: | Бесщеточный двигатель постоянного тока |
| Выходная мощность: | 650W | Постоянное напряжение: | 220VAC | Диапазон скоростей: | 1500 об/мин |
| Регулирование скорости | 0-10V/RS485 | Брейкер: | Необязательный | Класс изоляции: | Класс F |
| Корпус: | IP54 | поляки: | 10P | Проволока: | 100% медь |
| Жилье: | Алюминий | Эффективность: | ИЕ 5.0 | ||
| Долг: | S1 | Место происхождения: | Чжэцзян, Китай (материк) | Стандартный: | стандарт МЭК |
| Приложение: | Охлаждение центров обработки данных, ОВиК (отопление, вентиляция и кондиционирование воздуха), медицинские системы вентиляции, животноводческие помещения | ||||
Описание продукта
ЕС-двигатель с внешним ротором — это ЕС-двигатель с внешним ротором, компактный высокоэффективный двигатель со встроенным приводом, в котором ротор закреплен на корпусе двигателя, а статор расположен внутри. Часто используется с ЕС-вентиляторами.
Функции
- Компактная конструкция: ротор интегрирован с корпусом, что устраняет необходимость в дополнительной муфте и значительно уменьшает установочные размеры.
- Конструкция с прямым приводом: его можно напрямую подключить к крыльчатке вентилятора, что снижает потери при передаче и повышает общую эффективность.
- Точная регулировка скорости: встроенный модуль управления EC поддерживает плавное регулирование скорости, адаптируясь к различным требованиям условий работы.
- Высокая энергоэффективность: по сравнению с традиционными асинхронными двигателями потребление энергии снижается на 30–50%, что приводит к снижению долгосрочных эксплуатационных расходов.
- Низкий уровень шума и стабильность: конструкция внешнего ротора обеспечивает лучшее рассеивание тепла, более низкую рабочую температуру и уровень шума на 5–10 дБ меньше, чем у двигателей с внутренним ротором.
- Увеличенный срок службы: бесщеточная конструкция снижает износ, а в сочетании с интеллектуальными функциями защиты срок службы может достигать более 50 000 часов.

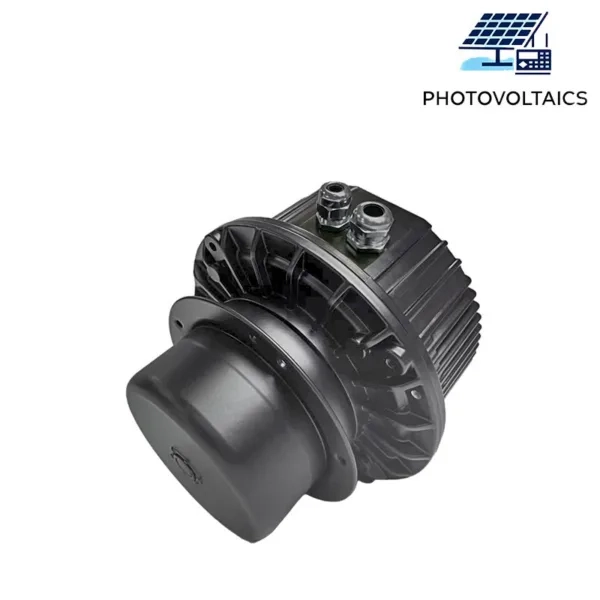

Фотоэлектрический
Высоковольтный двигатель можно комбинировать с фотоэлектрическим блоком и аккумуляторной батареей с помощью уникального высоковольтного солнечного генератора, который позволяет солнечной энергии, мощности аккумулятора и мощности сети дополнять друг друга, обеспечивая питание нескольких двигателей круглосуточно и без выходных.
Эти решения образуют высокоэффективный блок преобразования, позволяющий оптимизировать использование солнечной энергии и значительно снизить затраты на электроэнергию.
Приложения
Он в основном используется в осевых ЕС-вентиляторах, центробежных ЕС-вентиляторах, оборудовании для кондиционирования и вентиляции, промышленных холодильных установках и т. д., особенно подходит для сценариев со строгими требованиями к пространству, энергопотреблению и уровню шума.
Ждем вас и не стесняйтесь обращаться к нашей команде по адресу info@volcanomotors.com для получения любой технической поддержки.
Конфигурация

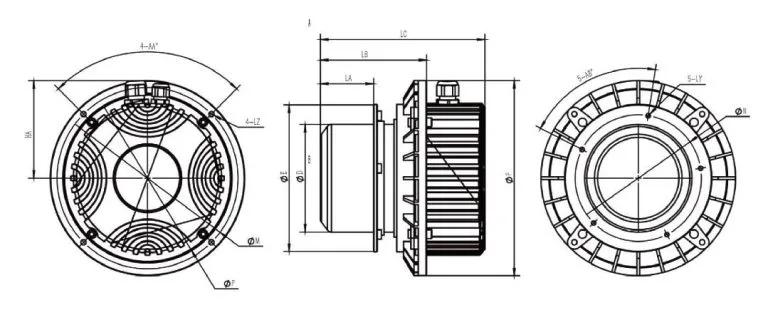

ЕС-двигатель с внешним ротором HSE102, список
| Определение модели | Номинальное напряжение (ВАК) | Номинальная мощность (кВт) | Номинальная скорость (об/мин) | IP-рейтинг | Рабочая температура | Регулирование скорости |
| HSEPM22H65-102N15-S05 | 220 | 0.65 | 1500 | IP54 | -25℃~+60℃ | 0-10V/RS485 |
| HSEPM22H65-102N20-S05 | 220 | 0.65 | 2050 | IP54 | -25℃~+60℃ | 0-10V/RS485 |
| HSEPM22H65-102N26-S05 | 220 | 0.65 | 2600 | IP54 | -25℃~+60℃ | 0-10V/RS485 |
| HSEPM22H40-102N20-S05 | 220 | 0.4 | 2000 | IP54 | -25℃~+60℃ | 0-10V/RS485 |
| HSEPM22H85-102N27-S05 | 220 | 0.75 | 2700 | IP54 | -25℃~+60℃ | 0-10V/RS485 |
Преимущества EC Outer Роторные двигатели
- Структурное проектирование :Использует 10-, 12- или 16-полюсную конструкцию синусоидального магнита с внешними диаметрами ротора 102, 138 и 188.
- Мощность и скорость :Поддержка встроенных приводных двигателей мощностью от 0,55 до 7,5 кВт. Настраиваемая скорость электродвигателя с учетом конкретных требований применения.
- Совместимость по напряжению :Поддерживает конфигурации с несколькими напряжениями, включая серию управления высоковольтным двигателем (220 В переменного тока, 380 В переменного тока, 110 В переменного тока).
- Расширенный диапазон напряжения :Настраиваемый запуск и работа в широком диапазоне напряжений (допуск ±30 %)
- Контроль скорости :Дистанционное управление связью RS485/Modbus: бесступенчатое регулирование скорости 0–10 В.
- Точность позиционирования : Настраиваемые режимы управления, бездатчиковый, магнитный энкодер, фотоэлектрический энкодер, поворотный энкодер, Sin/Cos-энкодер, абсолютный энкодер
Индивидуальные двигатели
Для индивидуальных двигателей, пожалуйста, свяжитесь с нашим техническим специалистом, мы должны знать следующую информацию, чтобы получить профессиональное предложение.:
- Матовый или бесщеточный: Предпочтения клиента
- Выходная мощность (Вт): Мощность/ватты/крутящий момент при полной нагрузке
- Напряжение (В): т.е. 12 В постоянного тока …….. 450 В переменного тока
- Скорость двигателя (об/мин): Обороты вала в минуту при полной нагрузке Напряжение
- Приложение: например тяга, кондиционер и т. д.
- Долг: Большинство двигателей рассчитаны на непрерывную работу. Однако в некоторых приложениях могут использоваться двигатели, предназначенные для повторно-кратковременного режима работы.
- Конфигурация/Рамка: Наша продукция соответствует стандарту IEC, мы также можем изготовить фланец и вал по чертежу клиента.
- Функция контроллера: например, вперед/назад, переменная скорость, профиль ускорения и т. д.
