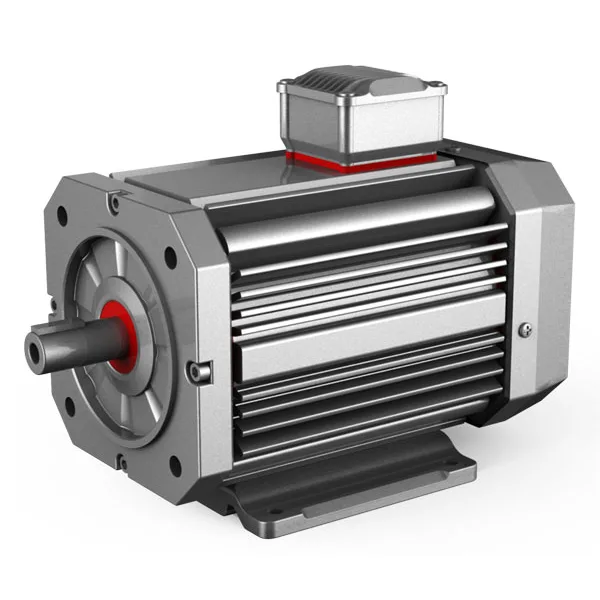

Технические характеристики продукта
| Название бренда: | Вулкан Электрический | Номер модели: | МЭК 1,5-100 | Тип: | МЭК Моторс |
| Выходная мощность: | 2 л.с. (1500 Вт) | Напряжение: | Доступны 180 В постоянного тока, 230/460 В/220/380 переменного тока. | Диапазон скоростей: | 1800 об/мин |
| Контроллер: | Индивидуальный, дополнительный | Брейкер: | Необязательный | Класс изоляции: | Класс Ф/Х |
| Корпус: | IP44/IP54/IP56, IP65, IP66, IPW56, IPW65 или IPW66 | поляки: | 2П, 4П, 6П, 8П… | Проволока: | 100% медь |
| Жилье: | Алюминиевая рама | Эффективность: | Классы эффективности IE2, IE3 или IE4 | Материал: | Неодимовые магниты |
| Долг: | S1 (непрерывный) | Место происхождения: | Чжэцзян, Китай (материк) | Стандартный: | Стандарт МЭК/НЕМА |
| Приложение: | Компрессоры, конвейеры, воздуходувки, вентиляторы, ирригация, насосы, теплообменники, краны и подъемники, печать, экструдеры и т. д. | ||||
Описание продукта
Четыре ключевые особенности двигателей Volcano Electric IEC включают их эффективность, надежность, использование передовых технологий и практически неограниченные возможности индивидуальной настройки.
Содержание меди в обмотках определяет требования к мощности двигателя. Достижение правильного баланса имеет решающее значение для создания двигателя, который максимизирует крутящий момент, не требуя при этом огромной мощности. Путь магнитного потока направляет все магнитное поле в пределах доступных каналов, сводя к минимуму потери. Двигатель, который производит высокую мощность, но имеет большие потери, вреден для применения. Понимание всей конструкции двигателя позволяет инженерам Volcano Electric вместить как можно больше мощности в минимально возможный двигательный блок.
Volcano Electric разрабатывает бесщеточные двигатели постоянного тока, обеспечивающие максимальный крутящий момент при минимальных диаметре и длине. Высокоэнергетические неодимовые магниты обеспечивают основу плотности крутящего момента двигателей этой серии. Обмотки большой мощности увеличивают плотность тока и интенсивность электромагнитного поля, сводя к минимуму джоулевый нагрев. Усовершенствованная конструкция воздушного зазора требует меньше энергии для достижения высокого выходного крутящего момента, что позволяет двигателю работать с высокой эффективностью.
НЕКОТОРЫЕ МЕТРИЧЕСКИЕ ДВИГАТЕЛИ IEC
| Власть КВт/л.с. |
Скорость об/мин |
Напряжение* округ Колумбия |
Нагрузка Усилители |
Рамка МЭК |
| 0.25/1/3 | 1800 | 180 | 1.7 | 71 |
| 0.7/1/2 | 3000 | 180 | 2.5 | 71 |
| 0.7/1/2 | 1800 | 180 | 2.5 | 71 |
| 0.55/3/4 | 3000 | 180 | 3.6 | 71 |
| 0.55/3/4 | 1800 | 180 | 3.5 | 80 |
| 0.75/1 | 3000 | 180 | 4.9 | 80 |
| 0.75/1 | 1800 | 180 | 4.6 | 80 |
| 1.1/1.5 | 3000 | 180 | 7.1 | 80 |
| 1.1/1.5 | 1800 | 180 | 7 | 80 |
| 1.1/1.5 | 1800 | 180 | 7.5 | 90L |
| 1.5/2 | 3000 | 180 | 10 | 90L |
| 1.5/2 | 1800 | 180 | 9.5 | 90L |
| 2.2/3 | 3000 | 180 | 16 | 90L |
| 2.2/3 | 1800 | 180 | 14 | 112M |
Напряжение*: Эти двигатели IEC также доступны для работы в условиях переменного тока. Пожалуйста, заранее сообщите ваше доступное напряжение.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ IEC
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ IEC | |||||
| Рамка | Номинальная мощность | H | A | B | L |
| 71 | 370w-1.5kw | 71 | 112 | 90 | 250-270 |
| 80 | 370W-2.2KW | 80 | 125 | 100 | 275-300 |
| 90 | 370W-3KW | 90 | 140 | 125 | 335-350 |
| 100 | 370W-4.5KW | 100 | 160 | 140 | 365-400 |
| 112 | 370W-5.5KW | 112 | 190 | 140 | 395-420 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОТОРА NEMA
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОТОРА NEMA | |||||
| Рамка | Номинальная мощность | H | A | B | L |
| 143T | 370w-1.5kw | 3.5 | 2.7 | 2 | 12.5 |
| 145T | 370W-2.2KW | 3.5 | 2.7 | 2.5 | 13.5 |
| 182T | 370W-3KW | 4.5 | 3.7 | 2.25 | 15.3 |
| 184T | 370W-4.5KW | 4.5 | 3.7 | 2.75 | 16 |
| 213T | 370W-5.5KW | 5.25 | 4.2 | 2.75 | 19 |
Индивидуальные двигатели
Помимо стандартных двигателей IEC, Volcano Electric может предложить индивидуальные комплексные решения для двигателей и поставщиков для всей вашей системы. Пожалуйста, свяжитесь с нашим техническим специалистом, мы должны знать следующую информацию, чтобы получить профессиональное предложение.:
- Матовый или бесщеточный: Предпочтения клиента
- Выходная мощность (Вт): Мощность/ватты/крутящий момент при полной нагрузке
- Напряжение (В): т.е. 12 В постоянного тока …….. 450 В переменного тока
- Скорость двигателя (об/мин): Обороты вала в минуту при полной нагрузке Напряжение
- Приложение: например тяга, кондиционер и т. д.
- Долг: Большинство двигателей рассчитаны на непрерывную работу. Однако в некоторых приложениях могут использоваться двигатели, предназначенные для повторно-кратковременного режима работы.
- Конфигурация/Рамка: Наша продукция соответствует стандарту IEC, мы также можем изготовить фланец и вал по чертежу клиента.
- Функция контроллера: например, вперед/назад, переменная скорость, профиль ускорения и т. д.
